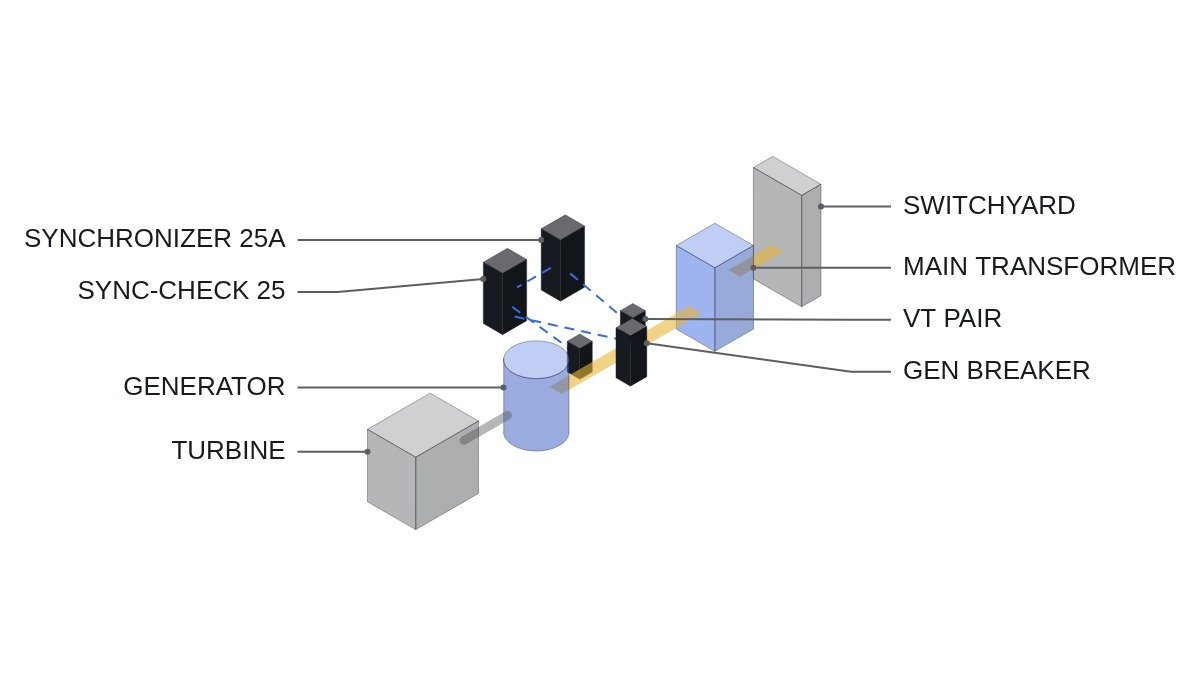

결론부터 씁니다. 원전 주발전기 동기투입에서 사고를 막는 것은 자동 동기장치(25A)의 정밀도가 아니라 자동 동기장치와 물리적으로 독립된 싱크로체크 계전기(25)를 투입 회로에 직렬로 두는 구성입니다. 자동 동기장치는 “언제 닫을지”를 계산하는 장치이고, 싱크로체크는 “지금 닫아도 되는지”를 거부할 수 있는 장치입니다. 두 기능을 한 장치나 한 PLC 로직에 몰아 두면, 그 장치 하나의 오동작이 곧 비동기 투입이 되고 긴 터빈-발전기 축계가 그 충격을 그대로 받습니다.
안전 인터락 조건을 먼저 정리합니다
동기투입 지령이 차단기 투입 코일에 도달하기까지 거치는 조건을 투입 회로 기준으로 정리합니다. 이 조건들은 PLC 로직과 별개로 하드와이어 투입 회로에 직렬 접점으로 존재해야 하며, PLC는 각 접점의 상태를 읽어 운전원에게 보여 주는 역할을 합니다.
- □ 싱크로체크 계전기(25) 허가 접점이 투입 회로에 직렬로 있는지 확인합니다. 자동 동기장치의 투입 출력만으로는 코일이 여자되지 않아야 합니다.
- □ 무전압 모선 투입(Dead-bus closing) 금지. 발전기 차단기는 계통 측 전압이 없는 상태에서 투입될 이유가 없으므로, 25 계전기의 무전압 허가 기능은 발전기 차단기용으로는 비활성화합니다.
- □ 발전기 보호 록아웃(86G) 미동작, 계자 차단기(41) 투입, 차단기 준비(스프링 충전·가스 압력 정상) 확인.
- □ 동기 선택 스위치 단일화. 여러 차단기가 하나의 동기 장치를 공유하는 경우, 동시에 두 차단기가 선택되지 않도록 선택 스위치를 하드와이어 상호 인터락으로 구성합니다.
- □ 수동 동기투입 시에도 25 계전기 허가를 우회하지 않습니다. 우회 스위치가 있다면 키 스위치로 관리하고 사용 기록을 남깁니다.
- □ EMO 계열 회로는 하드와이어로만 차단기를 개방하며, 동기 로직은 그 상태를 감시만 합니다.
세 가지 조건과 차단기 투입 시간
동기투입 조건은 전압차, 주파수차(슬립), 위상차 세 가지입니다. 대형 터빈 발전기에 대해 IEEE C50.13이 제시하는 권고 범위로 위상차 ±10°, 전압차 0~+5%, 주파수차 ±0.067 Hz가 널리 인용되지만, 실제 설정은 발전기 제작사 요구와 호기별 정정 기준을 우선합니다. 여기서 실무상 더 중요한 것은 차단기 투입 시간입니다.
자동 동기장치는 투입 지령을 낸 뒤 차단기 접점이 실제로 닿기까지의 시간을 고려해 위상이 0°에 도달하기 전에 미리 지령을 냅니다. 이 선행각은 슬립과 투입 시간의 곱으로 정해집니다. 가정: 슬립 0.05 Hz, 투입 시간 100 ms이면 선행각은 360° × 0.05 Hz × 0.1 s = 1.8°입니다. 투입 시간이 경년 변화로 늘어나면 실제 투입각이 그만큼 뒤로 밀립니다.
| 장치 | 역할 | 출력 | 단독 고장 시 |
|---|---|---|---|
| 자동 동기장치 25A | AVR·조속기 조정, 선행각 계산 | 투입 지령 | 잘못된 시점에 지령 발생 |
| 싱크로체크 25 | 세 조건 창 판정 | 허가 접점 | 허가 불가(안전 측) 또는 상시 허가 |
| 수동 동기 스코프 | 운전원 시각 판단 | 없음(표시) | 판단 오류 |
| PLC 감시 | 조건 표시·기록·경보 | 경보·허가 표시 | 표시 오류, 투입 영향 없음 |
표에서 읽어야 할 것은 마지막 열입니다. 어느 장치 하나가 단독으로 고장 나도 비동기 투입이 일어나지 않으려면, 투입 지령을 내는 장치와 허가를 내는 장치가 서로 다른 하드웨어여야 합니다. PLC를 이 두 역할 어디에도 넣지 않고 감시 층위에 두는 이유가 여기에 있습니다.
동기투입 순서도
- 터빈 정격 속도 도달, 계자 투입, 발전기 단자 전압 확립 확인.
- 동기 대상 차단기 선택(1개만 선택되었는지 확인).
- 자동 동기장치 기동: 전압차를 AVR로, 주파수차를 조속기로 조정. 발전기 주파수를 계통보다 약간 높게 맞춰 투입 직후 역전력이 생기지 않게 합니다.
- 싱크로체크 계전기 창 진입 확인(허가 접점 닫힘).
- 자동 동기장치가 선행각 시점에 투입 지령 출력.
- 차단기 52a 확인 후 초기 부하 확보. 역전력 보호(32) 동작 전에 유효전력 출력을 올립니다.
- 투입 실패(지령 후 설정 시간 내 52a 미확인) 시 지령 해제, 경보, 재시도는 운전원 판단.
ST 의사코드 — 동기투입 감시와 기록
(* I/O MAP - 동기투입 감시 PLC, 투입 회로 자체는 하드와이어 *)
(* %I2.0 DI_25_PERMIT : 싱크로체크 허가 접점 상태 *)
(* %I2.1 DI_25A_CLOSE_CMD : 자동 동기장치 투입 지령 출력 감시 *)
(* %I2.2 DI_GEN_52A_CLOSED : 발전기 차단기 투입 *)
(* %I2.3 DI_86G_TRIP : 발전기 록아웃 *)
(* %I2.4 DI_41_FIELD_BRK_CLOSED : 계자 차단기 투입 *)
(* %I2.5 DI_SYNC_SEL_SINGLE : 동기 선택 1개 확인 *)
(* %I2.6 DI_BRK_READY : 차단기 준비 - 스프링, 가스 압력 *)
(* %I2.7 DI_SYNC_BYPASS_KEY : 25 우회 키 스위치 - 감시 전용 *)
(* %IW300 AI_DELTA_V_PCT : 전압차, % *)
(* %IW301 AI_SLIP_MHZ : 주파수차, mHz *)
(* %IW302 AI_DELTA_ANGLE_DEG : 위상차, deg *)
(* %Q2.0 DO_SYNC_READY_LAMP : 동기 준비 표시 *)
(* %Q2.1 DO_CLOSE_FAIL_ALARM : 투입 실패 경보 *)
(* %Q2.2 DO_BYPASS_ALARM : 우회 사용 경보 *)
(* 1. 준비 조건 - 표시용, 투입 회로 판단은 하드와이어 *)
SYNC_READY := NOT DI_86G_TRIP AND DI_41_FIELD_BRK_CLOSED
AND DI_SYNC_SEL_SINGLE AND DI_BRK_READY;
DO_SYNC_READY_LAMP := SYNC_READY AND DI_25_PERMIT;
(* 2. 투입 지령 발생 순간의 조건을 스냅숏으로 기록 *)
IF R_TRIG(DI_25A_CLOSE_CMD) THEN
LOG_DV := AI_DELTA_V_PCT;
LOG_SLIP := AI_SLIP_MHZ;
LOG_ANGLE := AI_DELTA_ANGLE_DEG;
LOG_PERMIT_AT_CMD := DI_25_PERMIT; (* 허가 없이 지령이 나왔는지 기록 *)
T_CLOSE(IN := TRUE, PT := T#300MS); (* 투입 확인 대기 예시값 *)
END_IF;
(* 3. 실제 투입각 계산용 - 52a 상승 시점 위상차 기록 *)
IF R_TRIG(DI_GEN_52A_CLOSED) THEN
LOG_ANGLE_AT_CLOSE := AI_DELTA_ANGLE_DEG;
LOG_CLOSE_TIME_MS := TIME_TO_INT(T_CLOSE.ET);
T_CLOSE(IN := FALSE);
END_IF;
(* 4. 투입 실패 *)
IF T_CLOSE.Q AND NOT DI_GEN_52A_CLOSED THEN
DO_CLOSE_FAIL_ALARM := TRUE;
T_CLOSE(IN := FALSE);
END_IF;
(* 5. 우회 키 사용은 경보와 기록만 - PLC가 우회를 수행하지 않음 *)
DO_BYPASS_ALARM := DI_SYNC_BYPASS_KEY;이 로직의 목적은 투입을 수행하는 것이 아니라 투입 시간의 경년 변화를 잡아내는 것입니다. LOG_CLOSE_TIME_MS가 기동 때마다 쌓이면 차단기 투입 시간이 늘어나는 추세를 볼 수 있고, 이는 선행각 설정을 다시 잡아야 하는 신호입니다. 다만 52a 보조접점의 동작 시점은 주접점과 차이가 있으므로, 정밀한 투입각은 파형 기록 장치의 전압 파형으로 확인해야 하며 PLC 기록은 추세 감시용입니다.
기동 전 점검 체크리스트
- □ 25 계전기 허가 접점이 투입 회로에 직렬인지 결선도와 실물 단자로 확인합니다.
- □ 25 계전기의 무전압 허가 기능이 비활성인지 설정값을 출력해 확인합니다.
- □ 발전기 측·계통 측 PT의 위상 기준(결선·극성)을 확인합니다. 주변압기 결선에 따른 위상 변위 보상이 설정에 반영되었는지 봅니다.
- □ 최근 3회 기동의 투입 시간 기록을 비교해 증가 추세가 있는지 확인합니다.
- □ 우회 키 스위치의 보관 상태와 사용 기록을 확인합니다.
- □ 투입 직후 전류 파형에 비정상 돌입이 있었는지 기록을 확인합니다. PT 2차 노이즈로 인한 위상 오판정 여부는 파형 분석 및 실측 요망입니다.
경계 조건 — 이 구성이 틀리게 되는 조건
첫째, 발전기 차단기(GCB)와 스위치야드 차단기 중 어느 쪽으로 동기투입하느냐가 호기별로 다릅니다. GCB로 동기투입하는 구성은 주변압기가 이미 계통에 충전되어 있으므로 위상 비교 PT 위치와 변압기 위상 변위 보상이 달라집니다. 스위치야드 차단기로 투입하는 구성에서 1.5 차단방식처럼 두 차단기 중 하나로 투입할 수 있으면, 차단기마다 투입 시간이 달라 선행각도 각각 관리해야 합니다.
둘째, 싱크로체크 계전기와 자동 동기장치가 한 제품 안에 통합된 경우입니다. 내부 기능이 분리되어 있더라도 전원·CPU·PT 입력을 공유하면 공통 원인 고장에서 독립성이 성립하지 않습니다. 이때는 별도 25 계전기를 추가해야 이 글의 전제가 유지됩니다.
단일 판단 기준은 이렇습니다. 투입 지령을 내는 장치와 투입 허가를 내는 장치가 전원·입력·처리부까지 독립되어 있지 않다면, 동기투입 인터락은 아직 완성되지 않은 것으로 봅니다.
