양면형 모듈이 유리한 입지 — 후면 이득은 모듈 사양이 아니라 바닥과 높이가 만든다

결론부터 씁니다. 양면형 모듈의 후면 이득은 모듈 사양이 아니라 설치 지점의 바닥 반사율, 모듈 설치 높이, 행간 간격, 후면을 가리는 구조물이 만듭니다. 밝은 지붕 멤브레인, 흰 자갈, 적설 지역, 높은 가대 위에서는 이득이 커지고, 짙은 토양이나 잔디, 낮은 가대, 조밀한 배치에서는 이득이 작아집니다. 전기 설계 쪽에서도 놓치기 쉬운 점이 있습니다. 후면 이득만큼 스트링 전류가 늘기 때문에, 전면 조사량 기준으로만 잡은 인버터 입력전류·케이블·퓨즈 여유는 부족해질 수 있습니다.

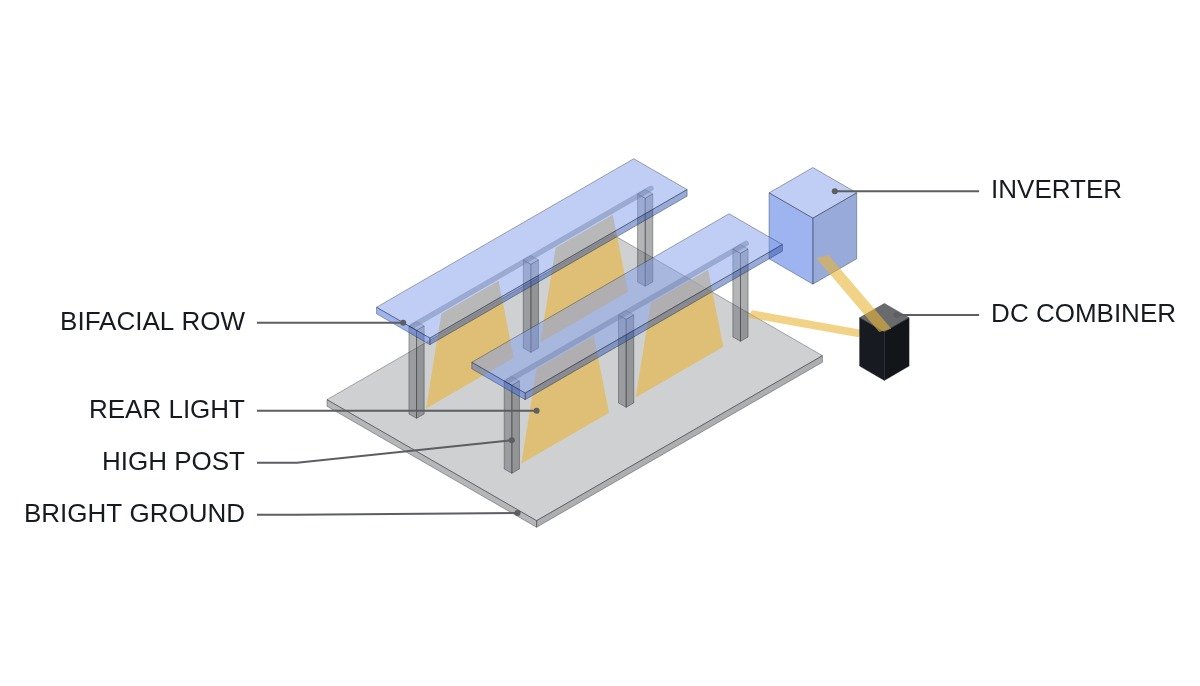

밝은 바닥 위 높은 가대에 설치된 양면형 모듈 행, 바닥 반사광이 후면으로 들어가는 흐름, 직류 접속반과 인버터로 이어지는 전류 경로를 나타낸 등각 도식
바닥에서 반사된 빛이 모듈 후면으로 들어가 추가 전류를 만들고, 그 전류가 접속반과 인버터 정격에 반영돼야 합니다.

유리한 자리 · 불리한 자리

현재 조건에서 단면형 모듈은 전면으로 들어오는 빛만 전기로 바꿉니다. 모듈 뒷면은 백시트로 막혀 있고, 바닥에서 반사된 빛은 그대로 버려집니다. 설계자는 방위각과 경사각, 음영만 관리하면 됩니다.

양면형을 적용하면 바닥에서 반사된 빛과 하늘의 산란광 일부가 후면으로 들어와 추가 전류를 만듭니다. 이때부터 바닥이 설비의 일부가 됩니다. 바닥이 밝을수록, 모듈이 바닥에서 높이 떠 있을수록, 행 사이가 넓어 바닥에 빛이 많이 닿을수록 후면 조사량이 커집니다.

연결 논리는 이렇습니다. 양면형 모듈은 같은 모듈이라도 어느 바닥 위에 올리느냐에 따라 다른 설비가 됩니다. 따라서 “양면형이 유리한가”라는 질문은 모듈 비교가 아니라 입지 비교로 바꿔 물어야 하고, 판단에 필요한 자료도 모듈 데이터시트가 아니라 바닥 반사율과 가대 형상입니다.

후면 이득 계산의 틀

양면형 모듈의 유효 조사량은 G_eff = G_front + φ × G_rear 로 근사합니다. 여기서 φ는 양면 계수(bifaciality), 즉 후면 효율을 전면 효율로 나눈 비율로 모듈 데이터시트에 제시됩니다. 양면형 모듈의 전류-전압 특성 측정 방법은 IEC TS 60904-1-2가 다룹니다.

가정값으로 계산 예시를 들겠습니다. 가정: G_front = 1,000 W/m², G_rear = 100 W/m², φ = 0.7. 이때 G_eff = 1,000 + 0.7 × 100 = 1,070 W/m²이고, 단락전류는 조사량에 거의 비례하므로 전류가 약 7% 늘어납니다. 전압은 조사량 변화에 둔감하므로 출력 증가분의 대부분은 전류 증가로 나타납니다.

여기서 G_rear는 고정값이 아닙니다. 같은 부지에서도 계절에 따라 바닥 상태가 바뀌고, 모듈 하단과 상단의 후면 조사량이 다르며, 가대 구조물이 후면에 그림자를 만듭니다. 그래서 설계 단계에서는 시뮬레이션 값을, 운전 단계에서는 후면 일사계 실측값을 따로 관리해야 합니다.

바닥 조건 후면 이득 비고
흰색 지붕 멤브레인 큼 오염 시 반사율 저하
밝은 자갈·콘크리트 중간~큼 바닥 관리로 유지 가능
적설 지역 계절적으로 큼 적설기에 한정
잔디·짙은 토양 작음 식생 관리 필요
수면(수상 설치) 작음 태양 고도 높을 때 반사 적음
낮은 가대·조밀 배치 작음 바닥이 밝아도 후면 차광

표에서 마지막 줄이 가장 자주 간과됩니다. 바닥이 아무리 밝아도 모듈이 낮게 붙어 있고 행간이 좁으면 후면으로 빛이 들어갈 통로가 없습니다. 반사율과 기하 조건은 곱으로 작동하므로 둘 중 하나가 작으면 이득은 작아집니다.

전기 설계에서 달라지는 것

후면 이득은 전류로 나타나므로 직류측 전류 정격을 다시 봐야 합니다. 스트링 퓨즈, 직류 케이블 허용전류, 접속반 차단기, 인버터 MPPT 입력전류 상한이 모두 전면 조사량 기준 단락전류로 잡혀 있다면 후면 기여분만큼 여유가 줄어듭니다. 설계 전류를 정할 때 후면 기여를 포함한 조건을 명시해야 합니다.

인버터 입력전류 상한을 넘는 구간은 인버터가 동작점을 옮겨 출력을 제한하므로, 후면 이득의 일부가 인버터에서 잘립니다. 직류/교류 용량비를 높게 잡은 설계에서는 한낮에 이미 인버터 정격에 걸리므로 후면 이득이 추가 발전량으로 이어지지 않는 시간이 늘어납니다.

후면 조사량의 불균일도 전기적 손실로 이어집니다. 어레이 가장자리 행은 바닥에서 반사된 빛을 더 많이 받고 가운데 행은 덜 받으며, 같은 행 안에서도 가대 기둥이나 토크튜브 바로 뒤의 셀은 그늘에 들어갑니다. 직렬로 묶인 스트링의 전류는 가장 적게 받는 모듈에 맞춰지므로, 후면 조사량이 고르지 않으면 이론 이득의 일부가 불일치 손실로 사라집니다. 이 손실의 크기는 배치별로 다르며 실측으로 확인해야 합니다.

성능 평가 방식도 정해 둬야 합니다. 성능비(PR)를 전면 일사계 값만으로 계산하면 후면 이득이 분자에만 들어가 PR이 실제보다 높게 나옵니다. 성능 보증이나 운영 계약에서 기준 조사량을 전면만으로 볼지, 후면 기여를 포함할지 명시하지 않으면 설비 이상이 좋은 PR 뒤에 가려질 수 있습니다.

검토 항목 단면형 기준 양면형 추가 확인
설계 전류 전면 Isc 기준 후면 기여 포함 조건 명시
인버터 입력 MPPT 전류 상한 상한 초과 시간 확인
용량비 한낮 클리핑 검토 후면 이득 손실분 포함
모니터링 전면 일사계 후면 일사계 추가

이 표의 핵심은 후면 이득이 발전량 문제이기 전에 전류 정격 문제라는 점입니다. 발전량 이득을 계산하기 전에 직류 회로가 늘어난 전류를 감당하는지부터 확인해야 합니다.

수직 설치라는 다른 해법

양면형 모듈을 동서 방향으로 수직 설치하면 전면은 오전 해를, 후면은 오후 해를 받습니다. 출력 곡선은 한낮 봉우리 대신 오전·오후 두 봉우리를 갖게 됩니다. 총 발전량만 보면 남향 경사 설치보다 불리할 수 있지만, 한낮에 출력제어가 걸리거나 한낮 전력 가치가 낮은 계통에서는 발전 시간대 자체가 가치가 됩니다.

수직 설치는 모듈 사이 바닥을 비워 두기 때문에 영농 병행, 울타리 겸용, 적설 부착 감소 같은 부수 조건과도 맞물립니다. 이 경우 양면형 선택의 근거는 후면 이득이 아니라 출력 곡선의 형상입니다.

판단 순서

  1. 설치 지점 바닥의 반사 특성과 계절 변화(적설·식생·오염)를 확인합니다.
  2. 가대 높이와 행간 간격을 정하고 후면 조사량을 시뮬레이션합니다.
  3. 후면 기여를 포함한 설계 전류로 퓨즈·케이블·인버터 입력 정격을 검토합니다.
  4. 직류/교류 용량비와 출력제어 조건을 반영해 실제 추가 발전량을 다시 계산합니다.
  5. 운전 단계에서 후면 일사계로 실측하고 시뮬레이션과의 차이를 추적합니다.

경계 조건

양면형의 유리함은 바닥이 어둡고 가대가 낮을 때 뒤집힙니다. 이 경우 후면 이득은 작고, 전류 정격 여유와 모니터링을 위한 추가 부담만 남습니다. 인버터 용량비를 높게 잡아 한낮 클리핑이 잦은 설계에서도 후면 이득의 상당 부분이 발전량으로 이어지지 않습니다. 반대로 모듈 단가 차이가 거의 없는 조건이라면 판단 기준은 이득의 크기가 아니라 전기 설계 부담이 늘어나는지 여부로 바뀝니다.

단일 선택 기준은 이렇게 잡습니다. 설치 지점의 바닥이 밝고, 모듈이 바닥에서 충분히 떠 있어 후면이 빛을 받을 수 있으며, 직류 회로가 늘어난 전류를 감당할 때만 양면형을 택합니다.
