“전력시스템”이라고 하면 발전기 하나를 떠올리기 쉽지만, 실제로는 발전-변환-저장-분배가 이어진 하나의 체인이다. 어느 한 구간만 봐서는 전체 효율을 알 수 없다.

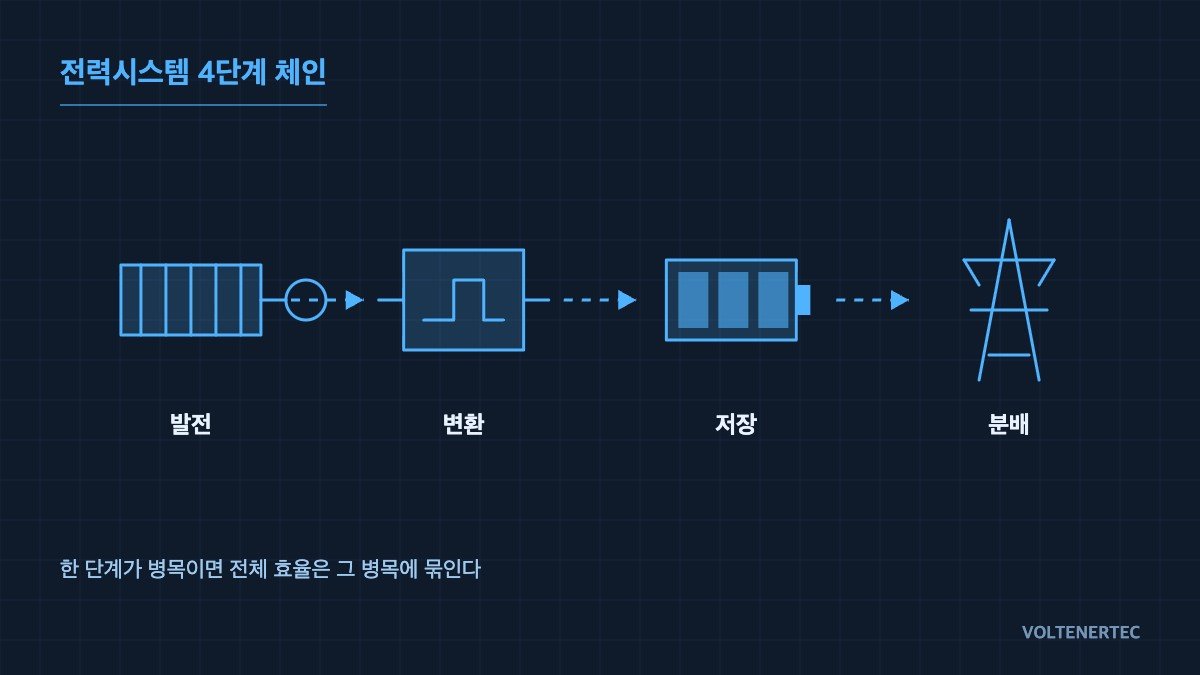

전력시스템의 4단계
| 단계 | 역할 |
|---|---|
| 발전 | 1차 에너지(태양광·화석연료 등)를 전기로 변환 |
| 변환 | 전압·주파수를 계통 규격에 맞춤(PCS·변압기) |
| 저장 | 생산과 소비 시점의 시차를 흡수(ESS 등) |
| 분배 | 실제 수요처까지 전달(송배전망) |
시사점: 네 단계는 역할이 다르지만 전력은 반드시 이 순서대로 통과한다. 그래서 어느 단계의 손실이나 정지든 뒤 단계 전체에 그대로 전달되고, 앞 단계의 여유가 뒤 단계의 부족을 메워 주지 못한다.
왜 체인 전체를 봐야 하나
발전 효율이 아무리 높아도 변환·분배 단계에서 손실이 크면 최종적으로 쓸 수 있는 전력은 줄어든다. 특히 재생에너지처럼 발전 시점과 소비 시점이 어긋나는 경우, 저장 단계 설계가 전체 시스템 효율을 좌우한다.
전기 엔지니어가 체인을 읽는 방식
장비 전장을 설계할 때도 같은 구조가 나온다. 전원 인입, 차단기, 변압기, 서보 드라이브, 모터로 이어지는 경로에서 모터 사양이 아무리 좋아도 차단기 용량이나 드라이브 정격이 부족하면 설비는 그 한계에서 멈춘다. 전력시스템의 네 단계도 직렬 경로로 읽으면 된다. 직렬 경로에서 전체 성능은 각 단계의 합이 아니라 곱으로 결정되고, 가장 약한 구간이 상한을 정한다.
여기에 판단 기준을 하나 더한다. 체인에서 곱으로 줄어드는 것은 효율만이 아니라 가용성도 마찬가지다. 네 단계 중 한 곳이라도 정지하면 발전기가 돌고 있어도 수요처에는 전력이 가지 않는다. 따라서 체인 평가는 효율표와 함께 “어느 단계가 멈추면 무엇이 멈추는가”를 정리한 정지 영향표를 같이 봐야 한다.
변환 단계 장비는 정격 여유를 두고 선정하는 경우가 많아 평상시에는 병목으로 보이지 않는다. 병목은 부하가 몰리는 시점이나 한 단계가 정지한 시점에 드러난다. 그래서 체인 점검은 평균 운전 데이터가 아니라 최대 부하 시점과 고장 시점을 기준으로 해야 한다.
단계별 성격 비교
| 단계 | 손실 성격 | 정지 시 영향 | 설계 시 확인 |
|---|---|---|---|
| 발전 | 1차 에너지 변환 손실 | 공급원 자체 상실 | 출력 변동 폭과 예측 가능성 |
| 변환 | 스위칭·변압 손실 | 계통 규격 불일치로 연결 불가 | 정격 여유와 보호 협조 |
| 저장 | 충·방전 왕복 손실 | 시차 흡수 기능 상실 | 흡수해야 할 시차와 충·방전 조건 |
| 분배 | 선로 손실 | 수요처 전달 불가 | 선로 용량과 보호 계전 협조 |
시사점: 에너지를 만드는 구간은 발전 하나뿐이고 나머지 세 단계는 모두 에너지를 조금씩 잃는 구간이다. 체인에 단계가 하나 늘 때마다 효율은 내려가므로, 그 대가로 얻는 기능(계통 적합, 시차 흡수, 전달)이 손실을 감수할 만한지를 판단하는 것이 설계의 핵심이다.
저장 단계의 유리한 자리·불리한 자리
유리한 자리. 현재 조건: 재생에너지처럼 발전 시점과 소비 시점이 어긋난다. 적용 후 변화: 저장 단계가 남는 전력을 받아 두었다가 수요 시점에 내보낸다. 연결 논리: 저장이 없으면 어긋난 시점의 발전분은 쓰이지 못하므로, 왕복 손실을 감수하더라도 체인 전체에서 쓸 수 있는 전력은 늘어난다.
불리한 자리. 현재 조건: 발전과 소비가 같은 시점에 맞춰 움직인다. 적용 후 변화: 저장을 거치는 전력마다 충·방전 손실과 변환 단계가 더해진다. 연결 논리: 흡수할 시차가 없는데 저장 단계를 끼우면 체인만 길어지고 손실이 늘어난다.
체인 점검 순서
- 안전 인터락과 보호 협조를 가장 먼저 확인한다. 각 단계의 차단기·보호 계전기가 고장 구간만 분리하도록 협조되어 있는지, 비상 정지 회로가 하드웨어로 구성되어 있는지 본다.
- 단계별 손실을 같은 기준(kW 또는 kWh)으로 정리한다. 수치는 장비별 확인 필요 항목이다.
- 가장 약한 구간을 표시한다. 정격 여유가 가장 작은 단계와 정지 이력이 가장 많은 단계를 각각 찾는다.
- 저장 단계의 필요성은 시차 기준으로 판단한다. 발전과 소비의 시간 차가 실제로 있는지 부하 프로파일로 확인한다.
- 단계 사이 신호·통신 연계를 확인한다. 변환 장치, 저장 장치, 상위 운영 시스템 사이의 통신 에러는 원인을 단정하지 말고 파형 분석 및 실측 요망으로 둔다.
요약
전력시스템은 발전기 성능 하나가 아니라 4단계 전체의 조합으로 평가해야 한다. 병목은 항상 가장 약한 구간에서 생긴다.
경계 조건
체인 전체를 봐야 한다는 원칙이 약해지는 경우도 있다. 발전기와 부하가 바로 붙어 변환·저장·분배 단계가 사실상 없는 소규모 독립 설비라면, 체인은 발전 단계 하나로 줄어들고 발전기 성능이 곧 시스템 성능이 된다. 또 한 단계의 손실이나 정지 빈도가 다른 단계보다 압도적으로 크다면, 네 단계를 고르게 볼 필요 없이 그 구간 하나를 먼저 고치는 것이 맞다. 단일 선택 기준은 이것이다. 전력이 수요처까지 가는 경로에서 가장 먼저 한계에 닿는 단계를 찾아 그 단계에 설계 자원을 우선 배정한다.
