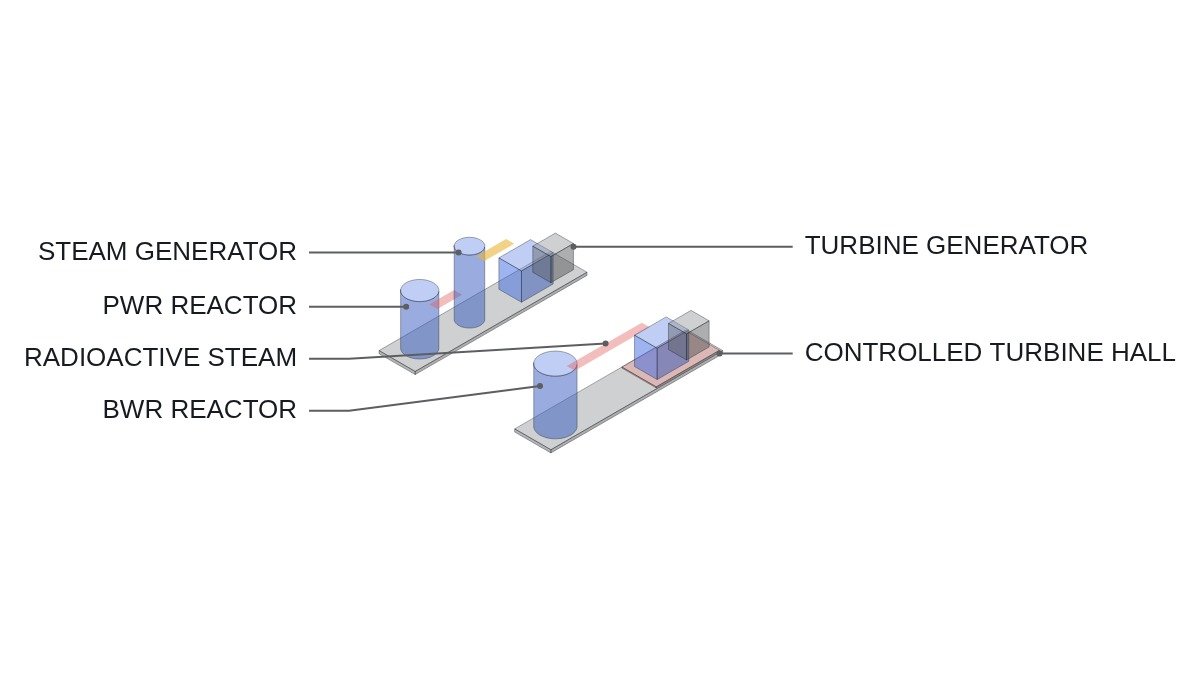

결론부터 씁니다. 가압경수로(PWR)와 비등경수로(BWR)의 차이를 운영 관점에서 한 줄로 줄이면 방사선 경계를 어디에 긋느냐입니다. 가압경수로는 증기발생기에서 경계를 끊어 터빈·발전기 쪽을 비방사성 영역으로 남기는 대신, 고압 1차 계통과 증기발생기 전열관이라는 관리 대상을 떠안습니다. 비등경수로는 노심에서 만든 증기를 그대로 터빈으로 보내 계통을 단순하게 만드는 대신, 터빈 건물 전체를 방사선 관리 구역으로 끌어들입니다. 정비 인력과 방사선 관리 체계가 병목인 사업자에게는 가압경수로가, 1차 계통 기기 수와 운전 압력을 줄이는 것이 우선인 사업자에게는 비등경수로가 유리합니다.
유리한 자리 · 불리한 자리
현재 조건부터 정리합니다. 두 노형 모두 경수를 감속재와 냉각재로 쓰고 저농축 우라늄을 연료로 쓴다는 점은 같습니다. 차이는 열을 증기로 바꾸는 위치입니다. 가압경수로는 1차 냉각재를 약 15 MPa급 고압으로 눌러 노심에서 끓지 않게 하고, 증기발생기에서 2차 계통 물을 끓입니다. 비등경수로는 약 7 MPa급 압력에서 노심 안에서 직접 물을 끓여 증기를 만듭니다.
이 구조를 적용하면 운영에서 달라지는 것은 크게 세 가지입니다. 첫째, 비등경수로의 주증기에는 노심을 통과하며 생성된 N-16이 섞여 있어 운전 중 터빈 주변 차폐와 출입 통제가 필요합니다. N-16은 반감기가 약 7초로 짧아 정지 후에는 빠르게 사라지지만, 운전 중 터빈측 정비 접근성은 가압경수로보다 낮습니다. 둘째, 가압경수로는 가압기와 증기발생기가 추가되어 1차 계통 기기 수와 고압 경계가 늘어납니다. 셋째, 출력 조절 수단이 다릅니다. 가압경수로는 제어봉과 냉각재 붕소 농도로, 비등경수로는 제어봉과 재순환 유량으로 출력을 조절합니다.
연결 논리는 이렇습니다. 방사선 경계가 터빈 앞에서 끊기면 터빈·발전기·주변압기 계열의 전기 설비 정비는 일반 발전소와 비슷한 절차로 진행할 수 있습니다. 반면 경계가 터빈 뒤까지 확장되면 복수기·급수 계통까지 방사선 관리 절차가 붙고, 정비 계획의 제약 조건이 하나 늘어납니다. 대신 증기발생기가 없으니 전열관 검사·관막음·교체라는 가압경수로 특유의 수명 관리 항목이 사라집니다. 어느 쪽 부담이 사업자에게 더 무거운지가 선택을 가릅니다.
구조와 운전 특성 비교
| 항목 | 가압경수로(PWR) | 비등경수로(BWR) |
|---|---|---|
| 1차 계통 압력 | 약 15 MPa급 | 약 7 MPa급 |
| 증기 생성 위치 | 증기발생기(2차측) | 노심 내부 직접 비등 |
| 터빈 증기 | 비방사성 2차 증기 | N-16 포함, 운전 중 차폐 필요 |
| 제어봉 삽입 | 상부에서 중력 낙하 | 하부에서 수압 구동 삽입 |
| 출력 조절 | 제어봉 + 붕소 농도 | 제어봉 + 재순환 유량 |
| 대표 수명관리 항목 | 증기발생기 전열관 | 재순환 계통·노내 구조물 |
| 국내 운영 경험 | 주력 노형 | 국내 상업 운전 사례 없음 |
표를 읽는 법은 간단합니다. 위 네 줄은 “경계를 어디에 두었는가”의 결과이고, 아래 세 줄은 그 결과가 운영 부담으로 바뀐 모습입니다. 노형 비교를 압력이나 효율 숫자로 시작하면 판단이 흐려지고, 사업자가 이미 가진 정비 체계와 공급망에서 시작해야 결론이 납니다.
출력 조절 방식이 부하추종에 주는 차이
전기 엔지니어 시선에서 가장 눈여겨볼 차이는 출력 조절 수단입니다. 비등경수로는 재순환 펌프 유량을 바꾸면 노심 내 기포(보이드) 비율이 달라지고, 이것이 감속 효과를 바꿔 출력이 따라 움직입니다. 즉 재순환 펌프 구동 계통, 곧 전동기와 속도 제어 장치가 출력 제어의 일부가 됩니다. 터빈 트립 같은 과도 상황에서 재순환 펌프를 트립시켜 출력을 빠르게 낮추는 구성도 이 특성을 이용한 것입니다.
가압경수로는 붕소 농도 조절이 느리고, 농도를 바꿀 때마다 붕산수 처리 계통에 부하가 걸립니다. 그래서 빈번한 출력 변동은 제어봉 운용 방식으로 대응하도록 설계하는 경우가 많습니다. 가압경수로가 부하추종을 못 한다는 뜻은 아니며, 제어봉 운용 전략과 노심 설계로 부하추종을 수행하는 운영 사례도 있습니다. 다만 부하추종 빈도가 높아질수록 가압경수로 쪽이 설계와 운영 절차에 더 많은 준비를 요구합니다.
| 운영 조건 | 유리한 쪽 | 근거 |
|---|---|---|
| 터빈측 정비 접근성 우선 | PWR | 2차 증기 비방사성 |
| 1차 계통 기기 수 최소화 | BWR | 증기발생기·가압기 없음 |
| 잦은 출력 변동 | BWR 쪽이 수월 | 재순환 유량으로 조절 |
| 기존 공급망·인력 활용 | 국내는 PWR | 운전·정비 경험 축적 |
| 고압 경계 부담 축소 | BWR | 운전 압력이 낮음 |
이 표의 시사점은 기술적으로 BWR이 유리한 줄이 더 많아 보여도, 국내 사업자에게는 “기존 공급망·인력” 한 줄이 나머지를 상쇄할 만큼 무겁다는 것입니다. 노형 전환은 설비 교체가 아니라 운전원 교육·정비 절차·규제 심사 경험을 새로 쌓는 일이기 때문입니다.
전기 설비 쪽에서 덧붙일 관찰이 하나 있습니다. 가압경수로의 원자로냉각재펌프는 전원 상실 시 관성으로 유량을 유지하도록 플라이휠을 갖추는 구성이 일반적이고, 비등경수로의 재순환 펌프는 속도 제어 자체가 출력 제어와 연결됩니다. 같은 “대형 펌프 전동기”라도 한쪽은 정지 과도에서 버티는 역할, 다른 쪽은 운전 중 출력을 움직이는 역할이라 보호 협조와 구동 장치 신뢰도 요구가 다릅니다. 소내 전원 계통을 검토할 때 이 차이를 노형 비교 항목에 넣어 두어야 합니다.
판단 순서
- 사업자의 기존 운전·정비 체계가 어느 노형에 맞춰져 있는지 확인합니다. 전환 비용이 기술 차이보다 큰 경우가 대부분입니다.
- 터빈·발전기·주변압기 계열 정비를 운전 중 또는 짧은 정지 기간에 얼마나 자주 해야 하는지 봅니다. 잦다면 방사선 경계가 터빈 앞에서 끊기는 구조가 유리합니다.
- 계통이 요구하는 출력 변동 빈도를 확인합니다. 기저부하 운전이 전제라면 출력 조절 방식의 차이는 판단에서 빠집니다.
- 수명 관리 계획에서 증기발생기 교체 같은 대형 작업을 감당할 수 있는지 봅니다.
- 재순환 펌프·원자로냉각재펌프 등 대형 전동기 구동 계통의 전원 구성과 트립 논리를 비교합니다. 노형별 안전 인터락 조건은 해당 설계의 안전해석을 따르며, 이 글에서 일반화하지 않습니다.
확인 필요 항목
- 특정 노형의 설계 수명, 이용률, 건설비 비교는 설계 버전과 사업 조건에 따라 달라 이 글에서 수치로 제시하지 않습니다.
- 부하추종 시 허용 출력 변화율은 노심 설계와 운영 기술지침서에 따라 다르므로 해당 발전소 문서로 확인해야 합니다.
경계 조건
가압경수로의 우위는 두 조건에서 뒤집힙니다. 첫째, 증기발생기 전열관 열화가 수명 관리의 최대 비용 항목으로 올라오는 경우입니다. 이때는 “터빈측이 깨끗하다”는 이점보다 교체 공사 기간과 비용이 더 크게 작용합니다. 둘째, 계통이 원전에 빈번한 출력 조절을 요구하는 경우입니다. 재순환 유량이라는 추가 조절 수단을 가진 비등경수로의 운영 부담이 상대적으로 가벼워집니다.
반대로 비등경수로의 우위는 운전 중 터빈측 정비 수요가 많거나, 방사선 관리 인력이 이미 한계에 있는 사업자에게서 뒤집힙니다. 계통이 단순해도 관리 구역이 넓어지면 정비 계획의 자유도가 줄어듭니다.
단일 선택 기준은 이렇게 잡습니다. 방사선 관리 구역을 터빈 건물까지 넓혔을 때 늘어나는 정비 제약이, 증기발생기를 없애서 줄어드는 수명 관리 부담보다 작으면 비등경수로가, 크면 가압경수로가 유리합니다.
