ATS와 STS, 절체 방식은 전원 동기와 고장 전류가 가릅니다 — STS는 변압기 앞이냐 뒤냐까지 정해야 합니다

결론부터 씁니다. ATS와 STS의 선택은 절체 속도 비교로 끝나지 않습니다. ATS는 기계식 접점으로 전원을 바꾸며 정전 구간을 전제로 한 장치이고, STS는 사이리스터(SCR)로 동기된 두 개의 살아 있는 전원 사이를 오가는 장치입니다. 그래서 판단 기준은 두 가지입니다. 두 전원이 동기돼 있는가, 그리고 부하 측 고장 때 절체를 막을 수 있는가입니다. 상용과 발전기처럼 비동기 전원 사이에는 ATS, 동기된 두 UPS 계통 사이에는 STS가 맞습니다. STS는 어디에 두느냐, 즉 변압기 앞이냐 뒤냐가 선택만큼 중요합니다.

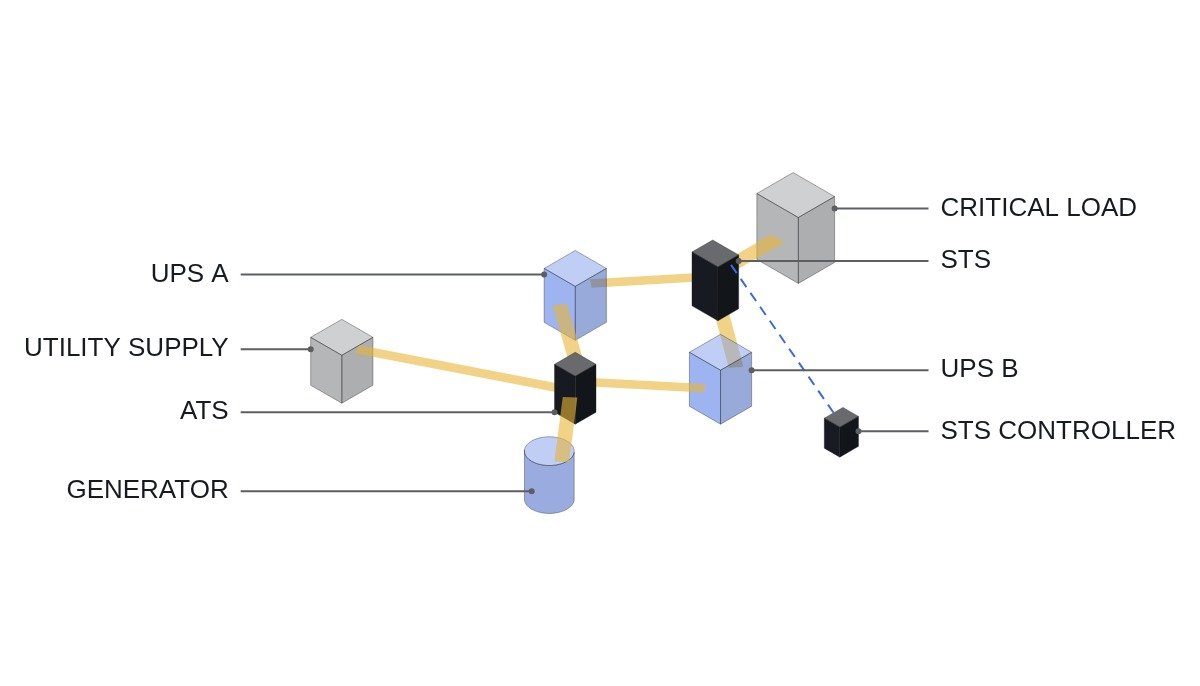

상용 전원과 비상발전기가 ATS로 합쳐져 UPS A·B 두 계통에 급전되고, 동기된 두 UPS 출력이 STS를 거쳐 중요 부하로 이어지며 STS 제어기가 점선 신호로 연결된 등각 도식
ATS는 비동기 전원 사이에서 전원을 바꾸고, STS는 동기된 두 UPS 계통 사이에서 무순단에 가깝게 오갑니다.

안전 인터락 먼저 — 절체 장치별 확인 순서

절체 장치의 인터락은 “두 전원이 의도치 않게 병렬되지 않는다”와 “고장을 건강한 전원으로 옮기지 않는다” 두 가지로 요약됩니다. 앞의 것은 기계·하드와이어로, 뒤의 것은 절체 금지 로직으로 막습니다.

  1. EMO는 절체 장치 양측 전원 차단 회로에 하드와이어로 직결합니다. PLC와 절체 제어기는 EMO 상태를 감시 입력으로만 받습니다.
  2. 개방 천이(Open Transition) ATS는 상용 측·발전기 측 접점의 동시 투입을 기계식 인터락과 전기적 인터락(상대측 52b 직렬) 두 겹으로 막습니다. 어느 한쪽만으로 끝내지 않습니다.
  3. 폐쇄 천이(Closed Transition) ATS는 두 전원이 짧게 병렬되는 구간이 있으므로 동기 검정(25) 조건과 병렬 시간 제한이 필요합니다. 발전기를 계통과 병렬하는 것은 계통 운영자 협의 대상이므로 사양 확정 전 확인 필요 항목입니다.
  4. STS는 부하 측 과전류(고장 전류)를 검출하면 절체를 금지합니다. 고장 중 절체하면 고장을 건강한 전원으로 옮겨 두 계통을 모두 잃습니다.
  5. STS의 두 전원 위상차가 허용 창을 벗어나면 즉시 절체를 금지하거나, 제조사 설정에 따라 지연 절체(전원 공백을 의도적으로 두는 방식)로 전환합니다.
  6. 발전기가 중성점 접지된 별도 계통(Separately Derived System)이면 4극 절체로 중성선까지 전환합니다. 3극으로 두면 중성선 전류가 두 경로로 나뉘어 지락 계전기가 오동작·부동작할 수 있습니다.

동작 타임차트로 본 두 장치

ATS의 절체는 여러 설정 시간의 합입니다. 전제 조건이 부족한 부분은 아래 타임차트 기준으로 정의합니다.

  1. t0: 상용 전압 이상 검출(부족전압·결상·주파수 이탈 계전 요소).
  2. t0 + T1: 확인 지연. 순간 전압 강하에 발전기를 기동하지 않기 위한 필터입니다.
  3. 기동 신호 → 크랭킹 → 정격 속도 → 전압·주파수 확립(T2).
  4. 상용 측 개방 → 중립 지연(T3, 모터 부하 잔류 전압 감쇠용) → 발전기 측 투입.
  5. 복전 시 복귀 지연(T4) 후 역절체, 발전기 냉각 운전.

정전 구간은 T1 + T2 + T3의 합으로 초 단위입니다. ATS 하류에 UPS가 있는 이유가 이것입니다. ATS는 무정전 장치가 아니라 전원을 바꾸는 장치입니다.

STS는 구조가 다릅니다. 우선 전원 전압 이탈을 수 ms 안에 판정하고, 우선 측 SCR 게이트를 끊은 뒤 대체 측 SCR에 게이트를 줍니다. 여기서 핵심은 SCR이 게이트를 끊어도 전류 영점까지 도통을 유지한다는 점입니다. 두 전원의 SCR이 동시에 도통하면 전원 간 단락이 되므로, 우선 측 소호 확인 로직이 STS 제어의 중심입니다. 제품 사양은 대체로 1/4~1/2 사이클 범위의 절체 시간을 제시하며, 60 Hz 기준으로 1/4 사이클은 약 4.2 ms, 1/2 사이클은 약 8.3 ms입니다.

STS 배치 위치 — 변압기 앞이냐 뒤냐

이 글에서 가장 강조하고 싶은 부분입니다. STS를 변압기 1차측에 두면 STS 수량과 변압기 수량을 줄일 수 있습니다. 대신 위상차가 있는 상태에서 절체하면 하류 변압기 철심의 잔류 자속과 새 전압의 위상이 어긋나 편자(DC 성분)가 생기고, 돌입 전류가 흐릅니다. 이 돌입 전류가 STS 자신의 과전류 검출에 걸려 절체 금지로 이어지거나, 상류 차단기를 트립시키는 경우가 있습니다.

STS를 변압기 2차측(PDU 출력단 등)에 두면 변압기가 각 전원 측에 하나씩 필요해 설비는 늘어나지만, 절체가 변압기를 다시 여자하지 않으므로 이 문제가 사라집니다. 제조사마다 돌입 억제 절체 기법을 제시하지만, 실제 효과는 해당 변압기와 부하 조건에서 파형 분석 및 실측 요망입니다. 두 전원 위상차가 작게 유지되는 구성인지가 1차측 배치의 전제 조건입니다.

ATS 절체 시퀀스 (ST 의사코드)

(* I/O MAP *)
(* %I0.0 DI_EMO_CHAIN_OK    : EMO 하드와이어 체인 정상 - 상태 감시 전용 *)
(* %I0.1 DI_UTIL_V_OK       : 상용 전압 계전 요소(27/59/81) 정상 접점 *)
(* %I0.2 DI_GEN_V_OK        : 발전기 전압·주파수 확립 *)
(* %I0.3 DI_CB_UTIL_CLOSED  : 상용 측 차단기 52a *)
(* %I0.4 DI_CB_GEN_CLOSED   : 발전기 측 차단기 52a *)
(* %I0.5 DI_LOAD_FAULT      : 하류 과전류 계전기(50/51) 동작 *)
(* %Q0.0 DO_GEN_START       : 발전기 기동 지령 *)
(* %Q0.1 DO_CB_UTIL_OPEN    : 상용 측 개방 지령 *)
(* %Q0.2 DO_CB_GEN_CLOSE    : 발전기 측 투입 지령 - 하드와이어 52b 인터락 후단 *)
(* 기계식 인터락은 코드와 무관하게 동시 투입을 물리적으로 막는다 *)

CASE I_STEP OF
  0: (* 상용 급전 대기 *)
     TON_CONFIRM(IN := NOT DI_UTIL_V_OK, PT := T#3S);   (* T1 확인 지연 - 예시값 *)
     IF TON_CONFIRM.Q THEN I_STEP := 10; END_IF;

  10: (* 발전기 기동 *)
     DO_GEN_START := TRUE;
     IF DI_GEN_V_OK THEN I_STEP := 20; END_IF;

  20: (* 고장 중 절체 금지 *)
     IF DI_LOAD_FAULT THEN
        X_TRANSFER_BLOCKED := TRUE;          (* 경보, 수동 복귀 대기 *)
     ELSE
        DO_CB_UTIL_OPEN := TRUE;
        IF NOT DI_CB_UTIL_CLOSED THEN I_STEP := 30; END_IF;
     END_IF;

  30: (* 중립 지연 T3 - 모터 잔류 전압 감쇠 *)
     TON_NEUTRAL(IN := TRUE, PT := T#1S);    (* 예시값 *)
     IF TON_NEUTRAL.Q AND NOT DI_CB_UTIL_CLOSED AND DI_EMO_CHAIN_OK THEN
        DO_CB_GEN_CLOSE := TRUE;
        I_STEP := 40;
     END_IF;

  40: (* 발전기 급전 - 복전 감시 *)
     TON_RETURN(IN := DI_UTIL_V_OK, PT := T#300S);   (* T4 복귀 지연 - 예시값 *)
     IF TON_RETURN.Q THEN I_STEP := 50; END_IF;       (* 50 이후 역절체·냉각 운전 *)
END_CASE;

타이머 값은 모두 설명용 예시입니다. DO_CB_GEN_CLOSE는 코드에서 조건을 걸더라도 투입 코일 회로에 상용 측 52b 접점을 직렬로 넣는 하드와이어 인터락이 따로 있어야 합니다. 코드의 조건은 그 위에 얹는 두 번째 층입니다.

ATS와 STS 비교

항목 ATS STS
스위칭 소자 기계식 접점 SCR(사이리스터)
절체 중 공백 있음(개방 천이, 초 단위) 수 ms(동기 조건)
전원 조건 비동기 허용 동기 필요
고장 전류 차단기가 담당 SCR 내량 제한, 절체 금지 로직
상시 손실 접점 저항 수준 SCR 도통 손실, 냉각 필요
관련 규격 IEC 60947-6-1, UL 1008 IEC 62310 시리즈
대표 위치 상용-발전기 사이 동기된 UPS A/B 사이

표의 “절체 중 공백” 칸은 STS가 이긴 것처럼 보이지만, 그 값은 “전원 조건” 칸이 성립할 때만 유효합니다. 상용과 발전기 사이에 STS를 넣으면 두 전원이 동기되지 않은 시간 동안 절체 금지나 지연 절체로 동작하므로, 결과적으로 ATS와 비슷한 공백에 SCR 상시 손실만 더해집니다. STS의 속도는 장치의 성능이 아니라 전원 구성의 성능입니다.

선정·시운전 체크리스트

  • □ 두 전원이 상시 동기되는 구성인지 단선도에서 확인했는가(동기 기준 신호의 출처 포함)
  • □ STS가 변압기 1차측이라면 위상차 절체 시 돌입 전류 시험을 시운전 항목에 넣었는가
  • □ 부하 측 고장 시 절체 금지 동작을 모의 신호로 확인했는가
  • □ ATS 기계식 인터락과 전기적 인터락을 각각 따로 시험했는가
  • □ 발전기 중성점 접지 방식에 맞춰 3극·4극을 결정했는가
  • □ ATS 확인 지연·중립 지연·복귀 지연 설정값을 부하 특성(모터 잔류 전압 등)과 대조했는가
  • □ STS 유지보수 바이패스의 키 인터락 순서를 명판으로 부착했는가

경계 조건 — 이 선택이 틀리게 되는 자리

STS가 유리하다는 판단은 두 전원이 같은 상류에서 나오거나 UPS 간 동기 제어로 위상이 묶여 있을 때만 성립합니다. 두 UPS가 서로 다른 발전기로 운전되는 구간처럼 동기 기준이 사라지는 운전 모드가 있다면, 그 모드에서 STS는 절체 금지 상태로 남습니다. 이 모드가 얼마나 자주, 얼마나 오래 생기는지를 먼저 봐야 합니다.

반대로 ATS가 충분하다는 판단은 하류에 UPS가 있어 초 단위 공백을 흡수할 때만 성립합니다. UPS 없이 ATS만으로 민감 부하를 받는 구성이라면 절체 공백이 곧 부하 정지입니다.

단일 판단 기준은 이것입니다. 두 전원이 모든 운전 모드에서 동기돼 있고 부하 측 고장 시 절체 금지가 보장되면 STS, 그렇지 않으면 ATS와 하류 UPS 조합을 택합니다.
