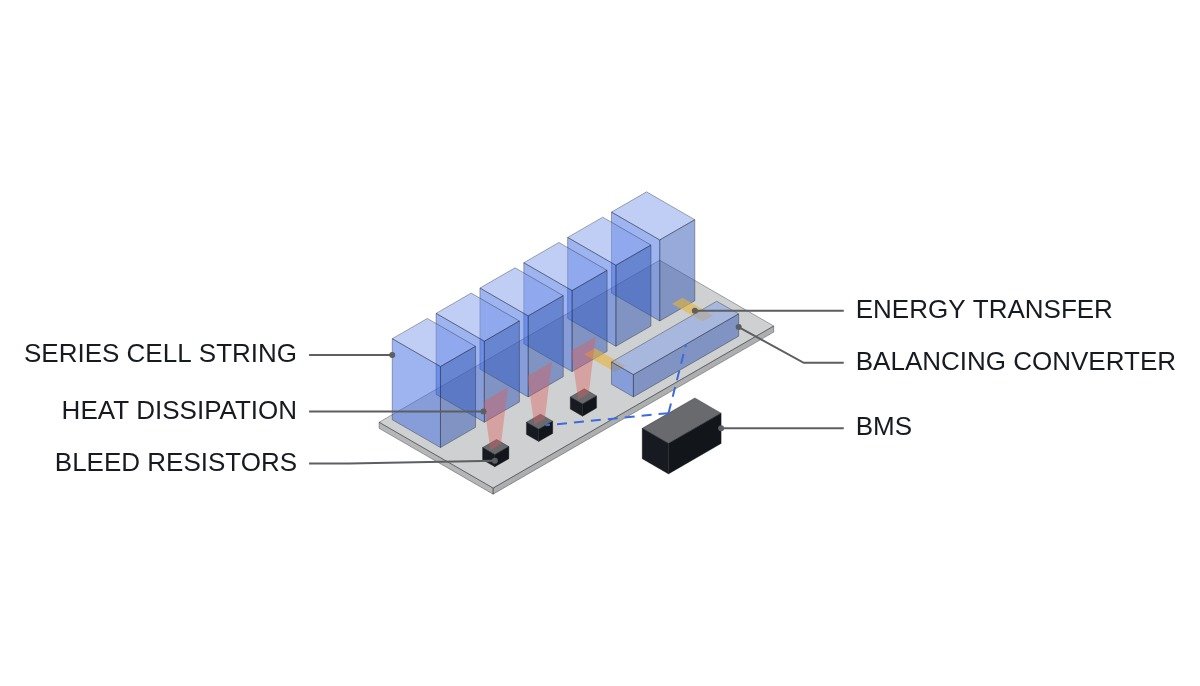

결론부터 씁니다. 셀 밸런싱은 팩 용량을 늘리는 기능이 아니라 셀 사이의 SOC(State of Charge) 편차를 되돌리는 기능입니다. 패시브 밸런싱은 높은 셀의 에너지를 저항으로 태워 낮은 셀에 맞추므로 팩 가용 용량이 가장 용량이 작은 셀에 묶이는 구조를 바꾸지 못합니다. 액티브 밸런싱은 에너지를 셀 사이로 옮겨 그 한계를 일부 넘을 수 있지만 부품 수와 스위칭 노이즈를 대가로 치릅니다. 따라서 신품 셀을 잘 매칭한 팩은 패시브로 충분하고, 셀 간 용량 편차가 큰 팩(사용 후 배터리, 장기 운전 대형 ESS)에서 액티브가 유리해집니다.
유리한 자리 · 불리한 자리
현재 조건
현장에서 “밸런싱이 안 된다”는 불만의 상당수는 원인을 하나로 뭉뚱그리는 데서 옵니다. 셀 간 편차에는 두 종류가 있습니다. 하나는 자가방전 속도 차이로 생기는 SOC 편차이고, 다른 하나는 열화 속도 차이로 생기는 용량 편차입니다. 두 편차는 전압 측정에서 비슷하게 보이지만 해결 수단이 다릅니다.
적용 후 변화
원인을 나누면 방식 선택이 명확해집니다. SOC 편차는 시간이 지나며 조금씩 벌어지므로 작은 전류로 꾸준히 되돌리면 되고, 이 역할은 패시브가 저렴하게 해냅니다. 용량 편차는 충전 상단에서 셀을 맞춰도 방전 하단에서 용량이 작은 셀이 먼저 방전 종지 전압에 도달해 팩 방전을 멈춥니다. 상단 정렬 패시브 밸런싱으로는 이 현상을 해결할 수 없습니다. 액티브 밸런싱은 방전 중에도 용량이 큰 셀의 에너지를 약한 셀로 옮겨 약한 셀의 도달 시점을 늦출 수 있습니다.
연결 논리
결국 판단은 “팩의 병목이 SOC 편차인가, 용량 편차인가”로 모입니다. 신품 셀을 용량 등급별로 선별해 조립한 팩은 초기 용량 편차가 작고, 수명 중 편차의 주성분이 SOC 편차입니다. 사용 후 배터리를 재조합한 팩이나 온도 분포가 고르지 않은 대형 랙은 용량 편차가 주성분이 되기 쉽습니다. 방식은 이 주성분에 맞춰 고릅니다.
방식 비교
| 항목 | 패시브 | 액티브 |
|---|---|---|
| 원리 | 저항 방전(열로 소산) | 셀·모듈 간 에너지 이동 |
| 해결하는 편차 | SOC 편차 | SOC 편차 + 용량 편차 일부 |
| 동작 구간 | 주로 충전 상단·휴지 | 충전·방전·휴지 전 구간 가능 |
| 회로 구성 | 저항 + 스위치 | 인덕터·변압기·다수 스위칭 소자 |
| 발열 | 밸런싱 에너지 전부가 열 | 변환 손실만 열 |
| 노이즈원 | 거의 없음 | 스위칭 노이즈 발생 |
| 고장 모드 | 단순(저항·스위치 개방·단락) | 변환 회로 고장 경로 다수 |
표의 핵심은 “해결하는 편차” 줄입니다. 패시브가 풀 수 없는 문제는 용량 편차 하나뿐이며, 그 문제가 팩의 병목이 아니라면 액티브의 부품 수와 고장 경로를 감수할 이유가 없습니다. 반대로 용량 편차가 병목인 팩에 패시브 전류만 키우면 발열만 늘고 가용 용량은 그대로입니다.
필요 밸런싱 전류와 발열 계산
밸런싱 전류는 되돌려야 할 편차량을 밸런싱에 쓸 수 있는 시간으로 나눠 구합니다. 가정: 셀 용량 100Ah, 하루 밸런싱 가능 시간 4시간, 셀 전압 4.0V(패시브 동작 시점). 편차 1%는 1Ah이므로 필요 전류는 1Ah ÷ 4h = 250mA입니다.
| 일일 편차(가정) | 편차량 | 필요 전류 | 셀당 소산 |
|---|---|---|---|
| 0.2% | 0.2Ah | 50mA | 0.2W |
| 0.5% | 0.5Ah | 125mA | 0.5W |
| 1.0% | 1.0Ah | 250mA | 1.0W |
| 2.0% | 2.0Ah | 500mA | 2.0W |
셀당 소산은 P = V × I = 4.0V × 전류로 계산했습니다. 250mA를 얻으려면 방전 저항은 4.0V ÷ 0.25A = 16Ω이 됩니다. 한 보드가 12채널을 동시에 방전하면 1% 편차 조건에서 보드 발열이 12W이고, 2% 조건에서는 24W입니다. 셀 용량이 커질수록 같은 비율 편차를 되돌리는 데 필요한 전류와 발열이 비례해서 커지므로, 대용량 셀로 갈수록 패시브의 한계는 편차 해결 능력보다 보드 발열에서 먼저 옵니다.
측정과 밸런싱의 시분할
밸런싱 방식 선택과 별개로 놓치기 쉬운 전장 문제가 있습니다. 밸런싱 전류가 셀 전압 감지선을 공유하는 구조에서는 전류가 흐르는 동안 감지선 저항과 커넥터 접촉 저항에서 전압강하가 생기고, 그만큼 셀 전압 측정값이 틀어집니다. 측정 오차가 밸런싱 판단에 되먹임되면 밸런싱이 멈추지 않거나 엉뚱한 셀을 방전하는 현상이 생깁니다.
이를 막는 일반적인 방법은 측정 구간과 밸런싱 구간을 시간으로 나누는 것입니다. 측정 시에는 밸런싱을 잠시 멈추고, 셀 전압이 안정된 뒤 읽습니다. 액티브 방식은 스위칭 노이즈가 측정 채널로 유입될 수 있어 이 문제가 더 민감하며, 실제 영향은 파형 분석 및 실측 요망 항목입니다.
밸런싱 판단 시점도 방식만큼 중요합니다. 셀 전압이 SOC에 따라 뚜렷하게 변하는 구간에서만 전압 차이가 SOC 차이를 정확히 반영합니다. LFP처럼 중간 SOC 구간의 전압 곡선이 평탄한 셀은 그 구간에서 수 mV 차이가 큰 SOC 차이일 수도, 측정 오차일 수도 있습니다. 이런 셀에서는 전압 기울기가 커지는 충전 상단 근처에서만 밸런싱 대상을 판정하고, 평탄 구간에서는 판정을 보류하는 편이 오동작을 줄입니다.
판단 순서
- 운전 이력에서 셀 전압 편차가 충전 상단에서 큰지, 방전 하단에서 큰지 분리합니다. 하단에서만 벌어지면 용량 편차입니다.
- 셀 용량 편차를 용량 시험이나 SOH 추정으로 정량화합니다.
- SOC 편차가 주성분이면 위 계산으로 필요 전류를 구하고, 보드 발열이 허용 범위 안이면 패시브를 유지합니다.
- 용량 편차가 주성분이고 가용 용량 회복의 경제적 가치가 부품 비용을 넘으면 액티브를 검토합니다.
- 액티브를 채택하면 스위칭 노이즈가 셀 전압 측정과 통신 라인에 미치는 영향을 시제품에서 실측합니다.
순서의 1번과 2번을 건너뛰고 방식부터 고르는 경우가 가장 흔한 실수입니다. 편차의 원인이 분리되지 않은 상태에서 액티브 회로를 넣으면 비용은 늘고 효과는 확인할 수 없습니다. 반대로 원인이 용량 편차로 확인되면 액티브 채택의 근거가 수치로 남아, 투자 판단과 사후 검증이 모두 쉬워집니다.
경계 조건
액티브의 이점은 몇 조건에서 사라집니다. 첫째, 용량 편차가 크더라도 약한 셀을 교체하는 편이 더 싸면 액티브 회로보다 셀 교체가 답입니다. 둘째, 에너지 이동에는 변환 손실이 있으므로 이동량이 작은 팩에서는 패시브와 에너지 효율 차이가 거의 나지 않습니다. 셋째, 액티브 회로 자체의 고장이 셀을 과충전·과방전 방향으로 몰 수 있으므로, 셀 보호는 밸런싱 회로와 독립된 전압 보호 경로로 따로 두어야 하며 이를 갖추는 비용도 계산에 넣어야 합니다.
넷째, 온도 분포가 편차의 근본 원인인 팩에서는 밸런싱이 증상 치료에 그칩니다. 특정 위치의 셀이 늘 더 뜨겁다면 그 셀의 열화가 빨라져 용량 편차가 계속 새로 생기고, 밸런싱 방식과 무관하게 편차가 다시 벌어집니다. 이때는 밸런싱 회로를 바꾸기 전에 냉각 유로와 셀 배치를 먼저 손봐야 합니다. 편차가 벌어지는 셀의 위치가 매번 같은지 운전 데이터로 확인하는 것이 첫 단계입니다.
단일 선택 기준은 이렇게 잡습니다. 팩 방전을 멈추게 하는 원인이 셀 간 용량 편차이고 그 셀을 교체하는 것보다 에너지를 옮기는 편이 싸면 액티브를, 원인이 SOC 편차뿐이면 패시브를 고릅니다.
