결론부터 씁니다. CTP(Cell to Pack)와 CTC(Cell to Chassis)는 모듈 하우징과 그 사이 여유 공간을 없애 팩 안에서 셀이 차지하는 비율을 올리는 구조입니다. 이득은 체적과 부품 수에서 나오고, 대가는 교체·정비·재사용 단위가 모듈에서 팩, 다시 차체로 커지는 것입니다. 따라서 CTP가 유리한 자리는 셀 체적 에너지밀도가 낮아 팩 효율로 만회해야 하고, 셀 품질 편차가 작아 수명 중 셀 단위 교체를 전제하지 않는 차량입니다. 셀 교체와 사용 후 재사용 경로를 살려야 하는 용도라면 모듈 구조가 여전히 유리합니다.
유리한 자리 · 불리한 자리
현재 조건

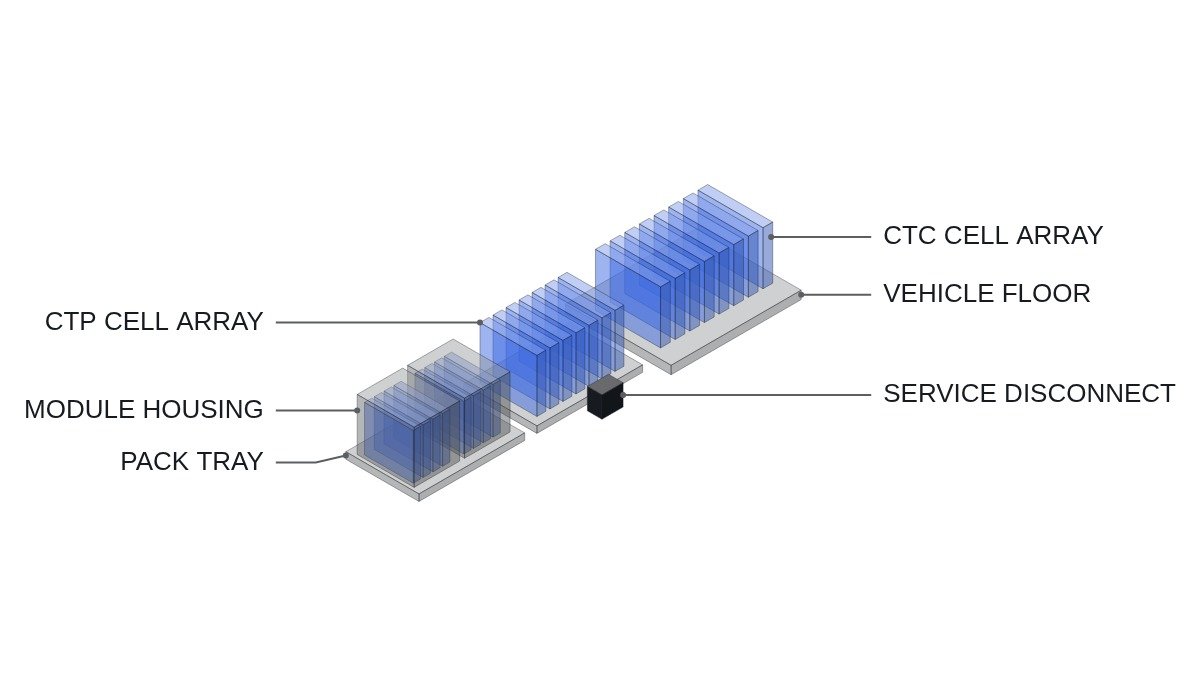

모듈 구조에서는 셀 수십 개를 하나의 모듈로 묶고, 모듈마다 엔드플레이트·측판·셀 감시 유닛(CMU)을 둡니다. 팩은 모듈을 담는 외함이고, 고장이 나면 모듈을 떼어 교체합니다. 모듈 경계는 조립 단위이자 정비 단위이며, 셀 간 열전파를 끊는 물리적 구획 역할도 겸합니다. 그 대신 모듈 외장과 모듈 사이 간격이 팩 체적의 상당 부분을 셀이 아닌 구조로 채웁니다.
적용 후 변화
CTP는 모듈 외장을 없애고 셀을 팩 외함에 직접 배열합니다. 셀이 차지하는 체적 비율이 올라가고 체결 부품과 조립 공수가 줄어듭니다. CTC는 한 단계 더 나가 팩 외함 자체를 차체 바닥 구조와 통합합니다. 팩 상판이 차체 바닥 역할을 하거나, 차체가 팩 외함 역할을 합니다. 그 결과 셀 배열의 기준면이 모듈이 아니라 팩 또는 차체가 됩니다.
연결 논리
구조가 통합될수록 체적 효율은 오르지만, 셀 1개에 문제가 생겼을 때 떼어내야 하는 단위가 커집니다. 모듈식은 모듈 하나를, CTP는 팩 전체를, CTC는 차체와 결합된 구조물을 다뤄야 합니다. 이 구조적 변화가 전장에서는 이렇게 나타납니다. 셀 전압 감시 채널 수는 직렬 수로 정해지므로 CTP로 가도 줄지 않습니다. 바뀌는 것은 감시 배선의 경로와 CMU 배치, 그리고 서비스 디스커넥트와 고전압 버스바를 어디에 둘지입니다. 부품 수 감소는 기구에서 일어나고, 전장은 배치 재설계를 떠안습니다.
구조별 비교
| 항목 | 모듈식 | CTP | CTC |
|---|---|---|---|
| 셀 체적 비율 | 낮음 | 높음 | 높음 |
| 교체 단위 | 모듈 | 팩 | 팩·차체 결합체 |
| 열전파 구획 | 모듈 경계가 겸함 | 셀 간 차열재 별도 | 셀 간 차열재 별도 |
| 감시 채널 수 | 직렬 수 | 직렬 수(동일) | 직렬 수(동일) |
| 감시 배선 | 모듈별 CMU 데이지체인 | 팩 내 장거리 배선 | 차체 구조 따라 배선 |
| 사용 후 재사용 | 모듈 단위 분리 용이 | 팩 단위, 분해 부담 | 분리 자체가 어려움 |
| 셀 형상 적합 | 제한 적음 | 장척 각형·대형 셀 | 장척 각형·원통형 배열 |
표에서 판단을 가르는 줄은 교체 단위와 사용 후 재사용입니다. 체적 비율 이득은 차량 출고 시점에 한 번 얻는 이득이고, 교체 단위 비용은 수명 동안 고장이 날 때마다 반복됩니다. 셀 필드 고장률이 낮다는 확신이 없는 단계에서는 체적 이득보다 교체 비용이 먼저 커질 수 있습니다.
화학종과 CTP의 궁합
CTP의 체적 이득은 셀 체적 에너지밀도가 낮은 화학종에서 가장 크게 체감됩니다. LFP처럼 셀 단위 Wh/L이 NCM 계열보다 낮은 셀은 모듈 구조에서 팩 에너지가 부족해지기 쉬운데, 모듈 외장을 없애 늘어난 셀 체적 비율로 그 차이를 일부 메울 수 있습니다. LFP는 열적 안정성이 상대적으로 높아 모듈 경계라는 방화 구획을 없애는 부담도 상대적으로 작습니다.
반대로 고니켈 NCM처럼 셀 에너지밀도가 이미 높고 열폭주 시 방출 에너지가 큰 화학종은 모듈 경계를 없앤 만큼 셀 간 차열·배기 경로를 팩 설계에서 따로 확보해야 합니다. 체적 이득 일부가 차열재와 배기 채널로 되돌아갑니다. 같은 CTP라도 화학종에 따라 실효 이득이 달라지는 이유입니다. 이 차이의 크기는 셀·팩 설계마다 달라 일반 수치로 말할 수 없으며, 열전파 시험 결과로 판단해야 합니다.
전장 배치에서 달라지는 것
모듈식 팩에서는 모듈마다 CMU가 붙고, CMU끼리 짧은 통신선으로 이어집니다. 셀 전압 감지선은 모듈 안에서 끝나므로 길이가 짧고, 모듈 교체 시 CMU도 함께 교체되는 구조가 자연스럽습니다. CTP로 가면 모듈 경계가 사라져 감지선과 CMU를 팩 안 어디에 둘지 새로 정해야 합니다. 감지선이 길어지면 배선 저항과 노이즈 유입 경로가 늘고, 커넥터 수와 배치가 신뢰성 변수가 됩니다.
고전압 경로도 달라집니다. 모듈 사이를 잇던 버스바가 팩 전체 셀 배열을 따라 길게 이어지고, 서비스 디스커넥트(정비용 차단 장치)를 둘 위치가 셀 배열 중간으로 옮겨질 수 있습니다. CTC에서는 이 장치가 차체 구조물 안쪽에 놓이게 되므로, 정비자가 고전압을 차단하기 위해 무엇을 먼저 해체해야 하는지가 설계 단계의 확인 항목이 됩니다. 절연 감시와 고전압 인터락 루프의 배선 경로도 같은 이유로 다시 그려야 합니다.
판단 순서
- 셀 화학종과 셀 형상을 먼저 확인합니다. 장척 각형이나 대형 셀이 아니면 CTP 배열 자체가 어렵습니다.
- 셀 필드 고장률 데이터가 있는지 봅니다. 없으면 팩 단위 교체 비용을 수명 비용에 반영해 모듈식과 비교합니다.
- 열전파 시험 요구(시장별 인증과 IEC·UL 계열 팩 시험)를 모듈 경계 없이 만족할 차열 구조를 설계합니다.
- 셀 감시 배선 경로를 확정합니다. 장거리 감시선은 노이즈 유입 경로가 되므로 배선 경로와 필터 설계는 파형 분석 및 실측 요망 항목으로 둡니다.
- 서비스 디스커넥트 위치와 고전압 차단 경로가 정비 접근성 안에 있는지 확인합니다. CTC에서는 차체 해체 없이 접근 가능한지가 핵심입니다.
- 사용 후 배터리 재사용·재활용 계획이 있다면 분해 절차와 비용을 설계 단계에서 산정합니다.
판단 순서의 핵심은 2번입니다. 셀 필드 고장률 데이터가 쌓이기 전에는 CTP의 체적 이득을 확정 이득으로, 교체 비용을 불확실한 비용으로 취급하기 쉽습니다. 두 항목을 같은 수명 비용 틀에 넣어 비교해야 구조 선택이 설계 선호가 아니라 운영 판단이 됩니다.
경계 조건
CTP·CTC의 이점은 다음 조건에서 뒤집힙니다. 첫째, 셀 공급 초기처럼 불량률이 안정되지 않은 시기에는 팩 단위 교체 비용이 체적 이득을 넘어섭니다. 둘째, 상용차·플릿처럼 차량 수명 동안 배터리 교체나 부분 수리를 전제로 운영 계약을 짜는 경우 모듈 단위 정비가 운영비를 낮춥니다. 셋째, 사용 후 배터리를 ESS로 재사용해 잔존가치를 회수하는 사업 모델에서는 모듈 단위 분리가 가능한 구조가 재사용 비용을 크게 좌우합니다.
넷째, 셀 에너지밀도가 이미 충분히 높아 팩 체적이 제약이 아닌 차량에서는 CTP의 핵심 이득 자체가 작아집니다. 이때 남는 것은 부품 수 감소이고, 그 이득은 교체 단위 확대와 저울질해야 합니다.
다섯째, 열전파 대응 비용이 체적 이득을 되먹는 경우입니다. 모듈 경계가 하던 방화 구획 역할을 차열재·배기 채널로 대신하면 그만큼 셀이 아닌 체적이 다시 늘어납니다. 고에너지 화학종에서 열전파 시험을 통과하기 위해 차열 구조를 두껍게 잡아야 한다면, CTP로 얻은 셀 체적 비율 상승분 상당 부분이 상쇄될 수 있습니다. 이 상쇄 폭은 시험으로만 확인됩니다.
단일 선택 기준은 이렇게 잡습니다. 팩 체적이 주행거리의 병목이고, 수명 중 셀·모듈 단위 교체와 사용 후 모듈 재사용을 전제하지 않는 차량이면 CTP가, 그중 하나라도 전제해야 하면 모듈식이 유리합니다.
