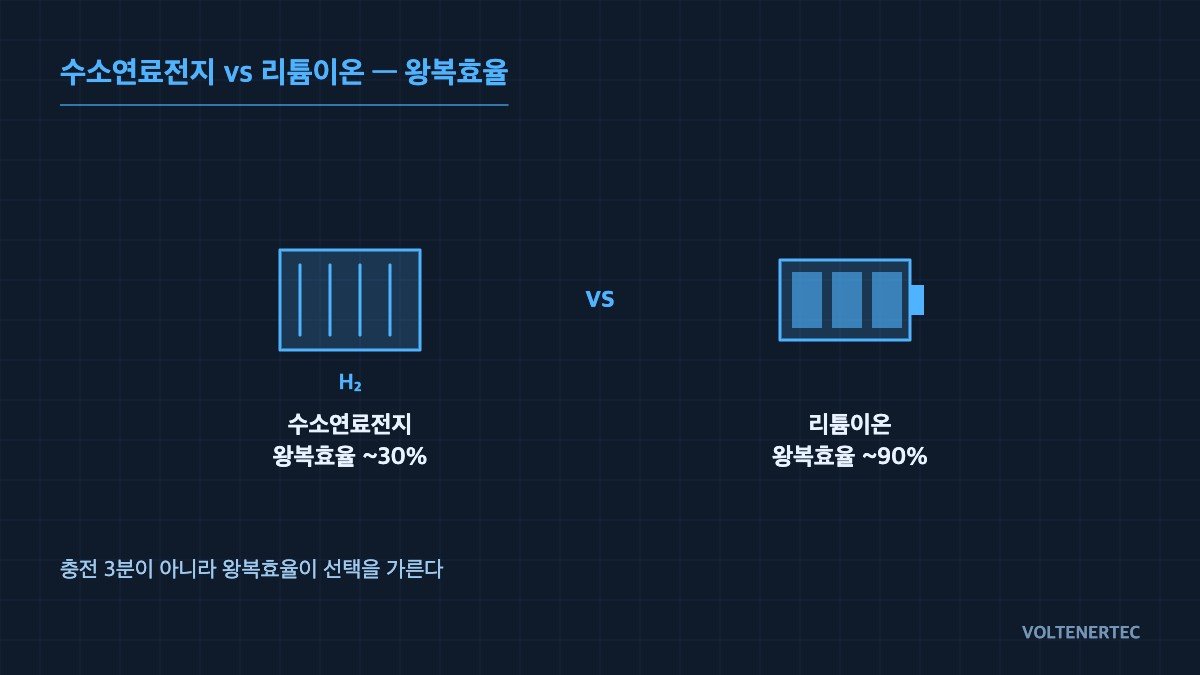

결론부터 적습니다. 수소연료전지와 리튬이온 배터리의 선택 기준은 충전시간 3분이 아니라 왕복효율 약 30%입니다. 충전시간은 사용자 경험의 문제지만, 왕복효율은 그 시스템에 투입할 전력량 자체를 결정합니다. 같은 1 kWh를 계통에서 뽑았을 때 부하까지 도달하는 양이 300 Wh인가 870 Wh인가의 차이이며, 이 차이는 운전비 항목에서 그대로 드러납니다.
다만 효율만으로 마감하면 틀립니다. 효율이 지배 변수가 되지 않는 자리가 분명히 있고, 그 경계는 연속 방전 요구시간에서 갈립니다. 아래에서 조건별로 정리합니다.
1. 비교표 — 효율을 첫 행에 둔다
| 항목 | 수소연료전지(PEMFC) | 리튬이온 배터리 |
|---|---|---|
| 왕복효율(전력→전력) | 약 30~35% 수전해 60~70% × 압축·저장 85~90% × 스택 50~60% |
약 85~90% PCS 변환손실 포함 시스템 기준 |
| 중량 에너지밀도(시스템) | 약 1.5~2.0 kWh/kg 700 bar 탱크·스택·BOP 포함 개략치 |
약 0.15~0.25 kWh/kg 팩 기준 |
| 체적 에너지밀도(저장부) | 약 0.7~0.9 kWh/L | 약 0.25~0.45 kWh/L |
| 충전·충진 시간 | 3~5분(700 bar 승용 기준) | 800 V·350 kW 급속에서 SOC 10→80% 약 18분 완속 7 kW에서는 수 시간 |
| 장기 보관 손실 | 고압 기체 저장 시 사실상 없음 액화 저장은 boil-off 발생 |
자기방전 월 2~3% 수준 |
| 부하 급변 추종 | 불가 — 공기 블로워·가습·열관리 지연으로 수백 ms~초 단위 응답 | 가능 — ms 단위 응답 |
| 출력 전압 특성 | 셀 무부하 약 1.0 V → 정격 0.6~0.7 V, 변동폭 큼. DC-DC 승압 필수 | SOC 구간 내 비교적 평탄. 직결 구성 가능 |
시사점: 표에서 수소가 앞서는 항목은 전부 저장에 관한 것이고, 배터리가 앞서는 항목은 전부 변환·응답에 관한 것입니다. 즉 이 둘은 같은 자리를 놓고 경쟁하는 관계가 아니라, 저장부와 출력부의 역할이 갈리는 관계입니다. 수치는 시험조건과 제조사 사양에 따라 편차가 크므로 실제 설계 시에는 해당 스택의 V-I 곡선 실측치를 근거로 하십시오.
2. 현장에서 “연료전지 단독 vs 배터리 단독” 비교는 성립하지 않는다
이 글에서 짚고 싶은 지점은 여기입니다. 대부분의 비교 자료가 두 기술을 대등한 두 선택지로 놓지만, 전장 관점에서 보면 연료전지 시스템에는 배터리가 이미 들어가 있습니다.
연료전지는 전압원보다 전류원에 가까운 출력 특성을 가집니다. 부하가 증가하면 셀 전압이 뚜렷하게 내려가고, 공기 공급계와 열관리계의 시정수 때문에 부하 스텝에 즉시 따라붙지 못합니다. 모터 기동이나 서버 부하 스텝처럼 수십 ms 안에 전류가 튀는 구간을 스택 혼자 감당할 수 없습니다.
따라서 실차·실설비 구성은 예외 없이 스택 + DC-DC 컨버터 + 완충용 배터리(또는 슈퍼커패시터)의 하이브리드입니다. 스택은 평균 전력을, 배터리는 첨두 전력과 회생을 담당합니다. 비교의 실제 대상은 “연료전지 대 배터리”가 아니라 “작은 배터리 + 수소탱크” 대 “큰 배터리”입니다. 이 프레임으로 바꾸면 판단이 훨씬 단순해집니다.
3. 유리한 자리 · 불리한 자리
수소연료전지가 유리한 자리
현재 조건 — 대형 상용차, 선박, 오지 통신국사처럼 요구 에너지가 크고 재충전 기회가 드문 부하. 배터리로 구성하면 팩 중량이 적재중량을 잠식하고, 충전을 위해 계통 인입 용량 자체를 증설해야 합니다.
적용 후 변화 — 저장 매체를 수소로 옮기면 에너지량 증가분이 탱크 용적으로만 반영되고, 출력부 사양은 그대로 유지됩니다. 계통 인입 용량 증설 없이 운용 시간을 늘릴 수 있습니다.
연결 논리 — 왕복효율 30%의 손실보다 중량·계통 증설 회피 이익이 커지는 구간에서 역전이 일어납니다. 그 경계가 대략 연속 방전 4시간입니다.
수소연료전지가 불리한 자리
현재 조건 — 승용 전기차, 가정용 ESS, 주파수 조정용 계통 저장처럼 하루 단위로 충·방전을 반복하는 부하.
적용 후 변화 — 반복 횟수가 많을수록 왕복효율 손실이 누적되어 운전비가 선형으로 벌어집니다. 여기에 압축기 소비전력과 충전 인프라 밀도 문제가 더해집니다.
연결 논리 — 이 구간에서는 충전시간 3~5분이라는 장점이 하루 한 번의 편의로 축소되는 반면, 효율 손실은 매 사이클 누적됩니다. 편의는 상수, 손실은 누적항입니다.
4. 안전 인터락 — 서술 순서를 지킬 것
수소 계통을 다루는 글이라면 인터락 조건을 먼저 명시해야 합니다. 최소 조건은 다음과 같습니다.
- H2 가스 검지기 경보(통상 폭발하한 25% 수준) 시 주 차단밸브 폐쇄가 최우선 동작
- 차단밸브 폐쇄 확인 신호 수신 후 스택 부하 차단(접촉기 개방)
- 강제 환기팬 기동 및 환기 유량 확인 신호 인터락
- EMO 회로는 하드와이어드 직렬 구성. 소프트웨어 로직으로 우회하는 구성은 금지합니다. PLC 스캔 타임에 안전을 의존하는 순간 안전 회로가 아닙니다
순서를 바꾸어 부하 차단을 먼저 하면, 잔류 수소가 배관에 남은 상태에서 검지 알람만 유지되는 구간이 생깁니다. 밸브가 먼저입니다.
5. 경계 조건 — 결론이 뒤집히는 지점
위 판단은 계통 접속이 가능하고, 충·방전이 하루 1회 이상 반복되는 조건에서만 유효합니다. 다음 조건에서는 결론이 뒤집힙니다.
- 계통 인입이 불가능하거나 증설 비용이 과도한 오지 부하
- 연속 방전 요구시간이 4시간을 넘고, 주 단위 이상 대기 후 방전하는 백업 용도(자기방전이 없는 쪽이 유리)
- 재생에너지 잉여 전력이 계통 제약으로 어차피 버려지는 경우 — 이때 투입 전력의 기회비용이 0에 가까워지므로 왕복효율 30%가 페널티로 작동하지 않습니다
단일 선택 기준을 하나만 남긴다면 이것입니다 — 연속 방전 요구시간이 4시간을 넘는가. 넘지 않으면 배터리, 넘으면서 재충전 기회가 드물면 수소입니다.
현장 체크포인트
- 연료전지 채택 검토 시 스택 사양서에서 V-I 곡선과 부하 스텝 응답시간(ms)을 먼저 요구할 것. 이 두 장이 없으면 DC-DC 컨버터와 완충 배터리 용량을 산정할 수 없습니다
- 왕복효율은 스택 효율 단독이 아니라 수전해부터 부하까지의 체인 전체로 계산할 것
- 수소 누설·환기 관련 신호는 PLC 입력 이전에 하드와이어드 인터락으로 이중화할 것
