리튬메탈·리튬황 전지, 어떤 용도에서 먼저 리튬이온을 넘어서는가

결론부터 씁니다. 리튬메탈과 리튬황 전지는 모두 중량 에너지밀도(Wh/kg)를 끌어올리는 방향의 기술이고, 그 대가로 사이클 수명·체적 에너지밀도·출력 가운데 하나 이상을 내줍니다. 따라서 이 셀이 리튬이온을 먼저 넘어서는 자리는 무게 1kg이 운용 시간이나 탑재량을 직접 좌우하고, 요구 사이클 수가 낮은 용도입니다. 무인기·고고도 비행체·항공 모빌리티 같은 자리가 여기에 해당합니다. 수천 사이클과 원가·안전이 먼저인 ESS, 체적 제약과 긴 수명을 함께 요구하는 승용 EV는 후순위입니다.

유리한 자리 · 불리한 자리

현재 조건

상용 리튬이온 셀은 흑연 음극을 씁니다. 흑연은 리튬을 층 사이에 끼워 넣는 호스트 구조라 충방전 중 부피 변화가 작고 사이클 수명이 깁니다. 대신 이론 비용량이 372mAh/g으로, 음극이 셀 무게에서 차지하는 몫을 줄이는 데 한계가 있습니다. 차세대 셀 논의는 이 한계를 어디서 깨느냐의 문제입니다.

적용 후 변화

리튬메탈 음극은 호스트 없이 리튬 금속 자체를 음극으로 쓰며, 이론 비용량이 3,860mAh/g으로 흑연의 약 10배입니다. 리튬황 전지는 여기에 더해 양극 활물질을 황으로 바꿉니다. 황의 이론 비용량은 1,675mAh/g으로 기존 금속산화물 양극보다 훨씬 높습니다. 두 기술 모두 셀 무게당 담을 수 있는 전하량을 크게 늘리는 방향입니다.

연결 논리

문제는 이론값과 실셀 사이의 거리입니다. 리튬메탈은 충전 때 리튬이 고르게 쌓이지 않고 수지상(덴드라이트)으로 자라 단락과 용량 손실을 부르며, 호스트가 없어 충방전 중 두께 변화가 커서 셀을 일정 압력으로 눌러 줘야 합니다. 리튬황은 방전 중간 생성물인 폴리설파이드가 전해액에 녹아 양극과 음극을 오가는 셔틀 현상으로 용량이 빠지고, 황이 전기 절연체라 도전재와 전해액을 많이 넣어야 해 실셀의 에너지밀도가 이론값에서 크게 깎입니다. 이 약점들이 사이클 수명과 체적 에너지밀도로 나타나므로, 무게 이득이 수명·체적 손실을 넘는 용도에서만 유리함이 성립합니다.

셀 기술 비교

표에서 두 차세대 셀이 공통으로 이기는 줄은 중량 에너지밀도 하나이고, 지거나 조건이 붙는 줄은 여러 개입니다. 리튬황은 체적과 전압에서 추가로 불리합니다. 따라서 적용 판단은 “어느 셀이 더 좋은가”가 아니라 “이 용도가 무게 외의 항목을 얼마나 양보할 수 있는가”로 정해집니다.

팩에서 희석되는 이득

셀의 Wh/kg 이득은 팩에서 그대로 유지되지 않습니다. 팩에는 셀 외에 외함·냉각·BMS·배선 같은 셀 외 중량이 있기 때문입니다. 가정: 팩 에너지 100kWh, 기존 셀 250Wh/kg, 팩 중량 중 셀 비율 70%, 셀 외 중량은 셀이 바뀌어도 고정.

셀 외 중량 171kg은 571kg × 30%로 구했습니다. 셀 에너지밀도를 50% 올려도 팩에서는 약 30%로 줄고, 두 배로 올려도 팩에서는 약 54%입니다. 셀 외 중량 비율이 큰 소형 팩일수록 셀 이득의 희석이 커집니다. 셀 구속 압력을 위한 구조가 추가되면 셀 외 중량이 오히려 늘어 희석은 더 커집니다.

전장 쪽에서도 변수가 생깁니다. 셀 평균 전압이 낮으면 같은 팩 전압을 만드는 데 직렬 수가 늘고, BMS 전압 감시 채널도 직렬 수만큼 늘어납니다. 가정: 팩 400V, 셀 평균 전압 3.6V와 2.1V를 비교하면 직렬 수는 약 111과 약 190입니다. 리튬황을 채택하면 감시 전장과 배선이 그만큼 늘어난다는 점을 설계 초기에 반영해야 합니다.

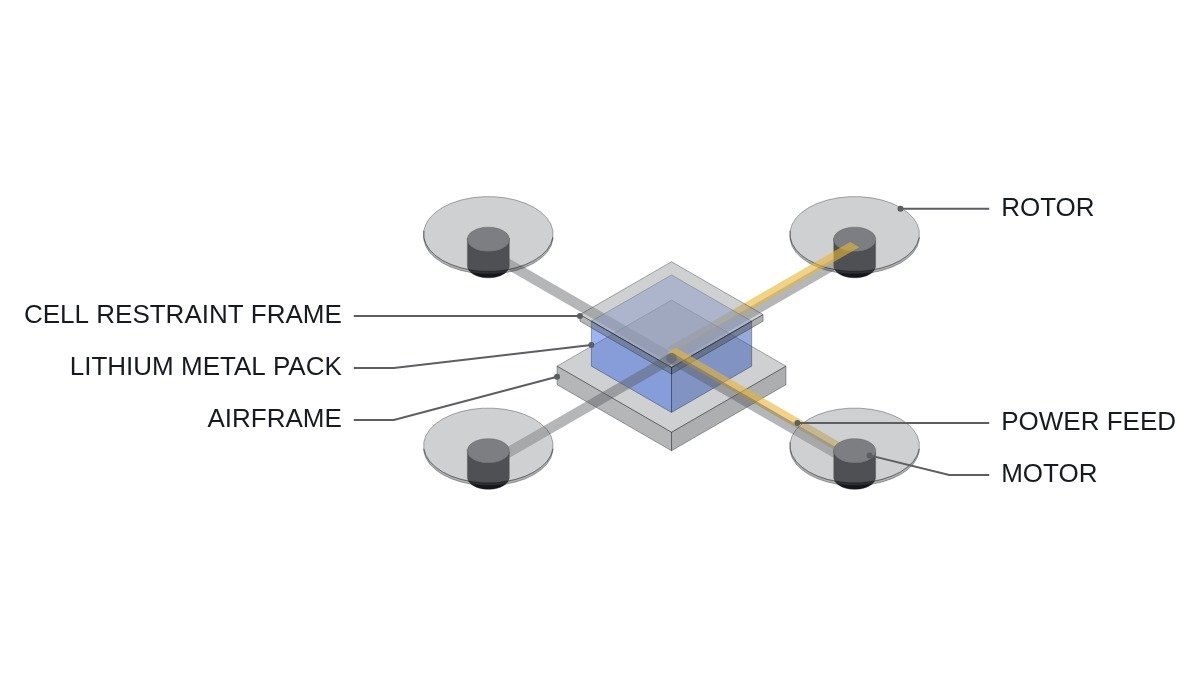

그럼에도 비행체에서 무게 이득이 크게 체감되는 이유가 있습니다. 지상 차량은 배터리가 가벼워져도 구름 저항과 공기 저항 중 일부만 줄지만, 공중에 떠 있는 비행체는 기체 무게 전체를 추력으로 지탱해야 합니다. 운동량 이론에서 이상적인 호버링 전력은 추력의 1.5제곱에 비례합니다. 배터리가 가벼워지면 필요한 추력과 소비 전력이 함께 줄고, 같은 에너지로 더 오래 떠 있을 수 있습니다. 무게 이득이 소비 전력 감소로 한 번 더 증폭되는 용도가 차세대 셀의 첫 자리가 되는 이유입니다.

확인 항목

• □ 용도의 요구 사이클 수와 교체 주기. 교체를 운영에 포함할 수 있는가.
• □ 탑재 체적 제약. 체적이 병목이면 리튬황은 이득이 역전될 수 있습니다.
• □ 셀 구속 압력 요구와 그 구조의 중량. 팩 단위 Wh/kg으로 다시 계산합니다.
• □ 셀 평균 전압과 필요한 직렬 수, BMS 채널 수 증가분.
• □ 운송·안전 시험 요구(UN 38.3 운송 시험, 해당 용도의 인증 체계). 신규 셀 화학은 인증 이력이 짧아 일정 리스크가 큽니다.
• □ 확인 필요 항목: 후보 셀의 실측 사이클 수명과 조건(온도·방전율·구속 압력). 공개 자료의 수치는 시험 조건이 달라 직접 비교하지 않습니다.

확인 항목 가운데 가장 먼저 답해야 할 것은 첫 번째입니다. 요구 사이클 수가 수백 회 수준에서 끝나는 용도라면 차세대 셀의 짧은 수명이 치명적이지 않지만, 수천 회를 요구하는 용도라면 나머지 항목을 검토할 필요 없이 리튬이온이 남습니다. 수명 요구가 판단의 1차 필터 역할을 합니다.

경계 조건

이 판단은 다음 조건에서 바뀝니다. 첫째, 리튬메탈 음극이 고체전해질과 결합해 사이클 수명과 안전 문제가 풀리면, 체적 에너지밀도에서도 이득이 있어 승용 EV가 적용 후보로 올라옵니다. 둘째, 리튬황의 전해액 사용량을 줄이는 기술이 실셀 수준에서 확인되면 중량 이득이 커져 적용 범위가 넓어집니다. 셋째, 반대로 용도가 무게보다 원가를 먼저 따지는 순간 두 기술 모두 대량 생산 이력이 긴 리튬이온에 밀립니다.

넷째, 셀 구속 압력 요구가 경계를 옮깁니다. 리튬메탈 셀이 안정적으로 동작하려면 일정한 면압이 필요한 경우가 많고, 그 압력을 수명 끝까지 유지하는 구조는 팩 중량과 부피를 늘립니다. 위 희석 계산에서 셀 외 중량을 고정으로 둔 가정이 깨지는 지점입니다. 구속 구조의 중량이 커지면 팩 단위 Wh/kg 이득이 크게 줄어, 셀 사양서의 숫자로는 유리해 보이던 선택이 팩에서는 뒤집힐 수 있습니다. 구속 압력 요구값과 그 구조 중량은 후보 셀마다 확인이 필요한 항목입니다.

단일 선택 기준은 이렇게 잡습니다. 팩 단위로 다시 계산한 무게 이득이 사이클 수명 단축에 따른 교체 비용과 체적 손실을 넘는 용도일 때만 리튬메탈·리튬황이 유리하고, 그렇지 않으면 리튬이온이 유리합니다.
